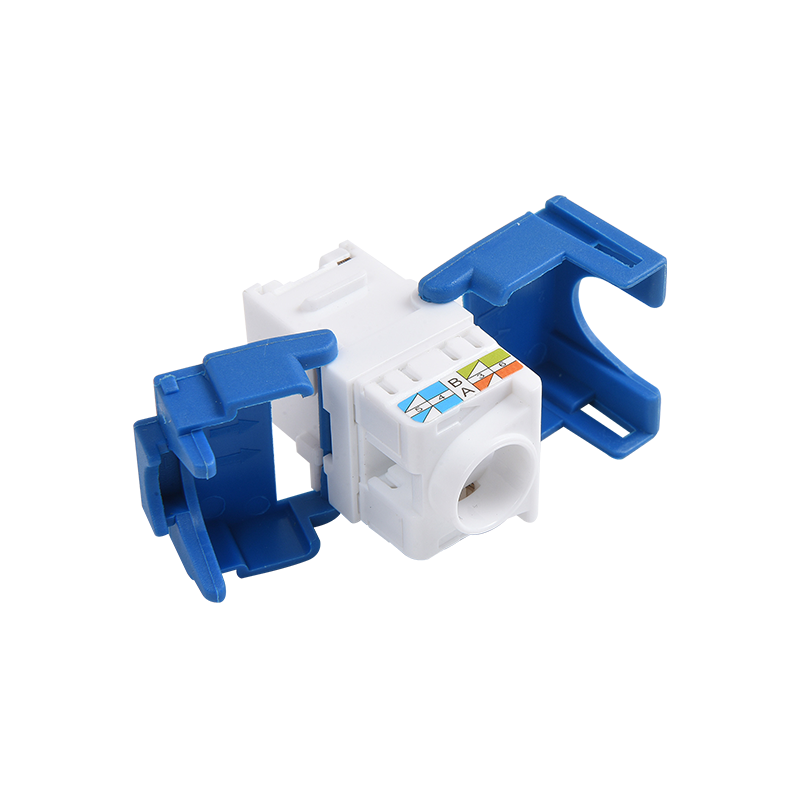

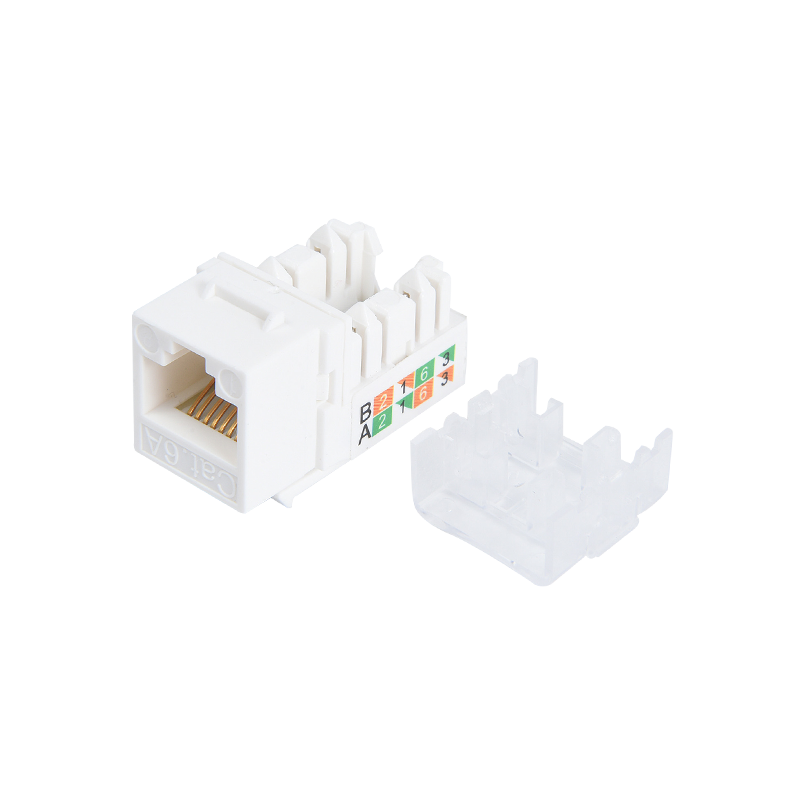

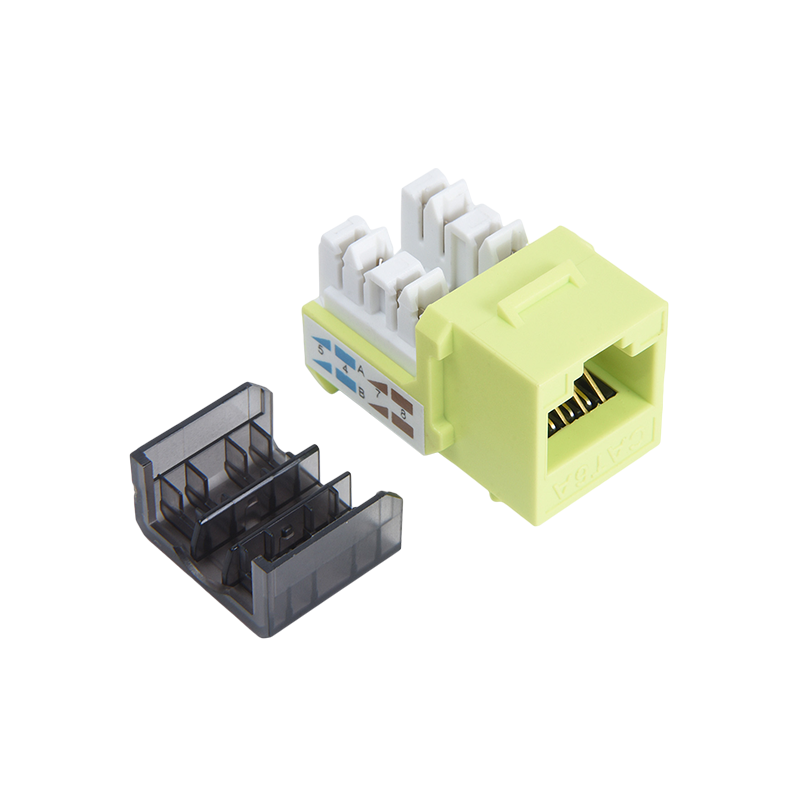

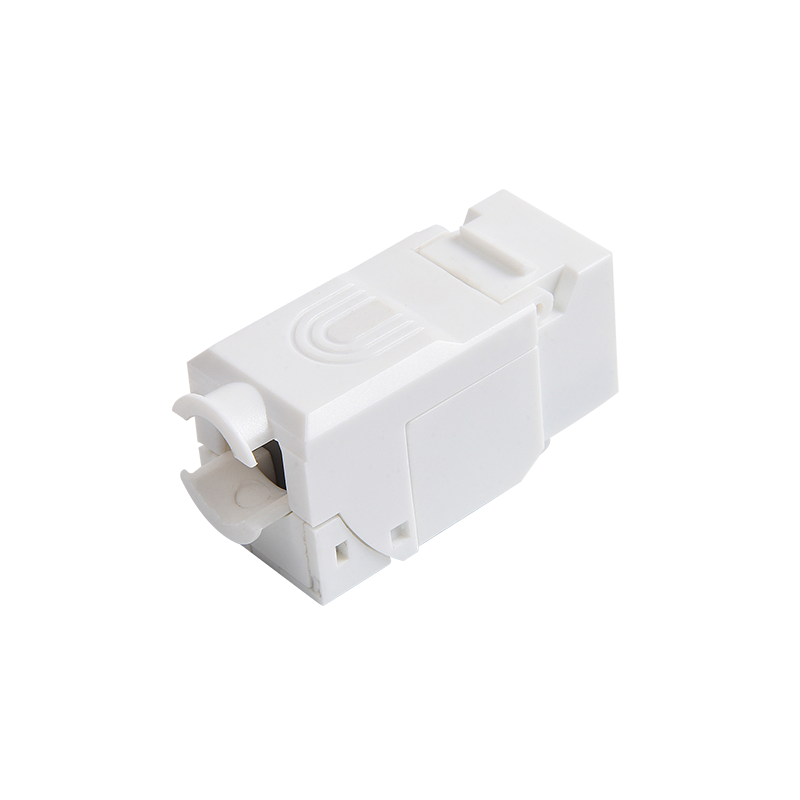

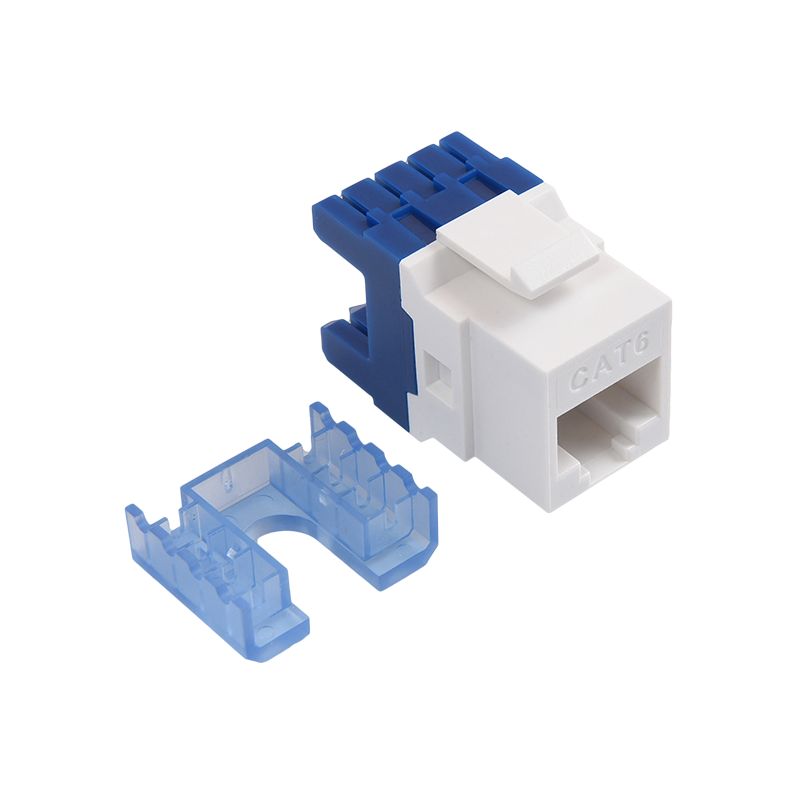

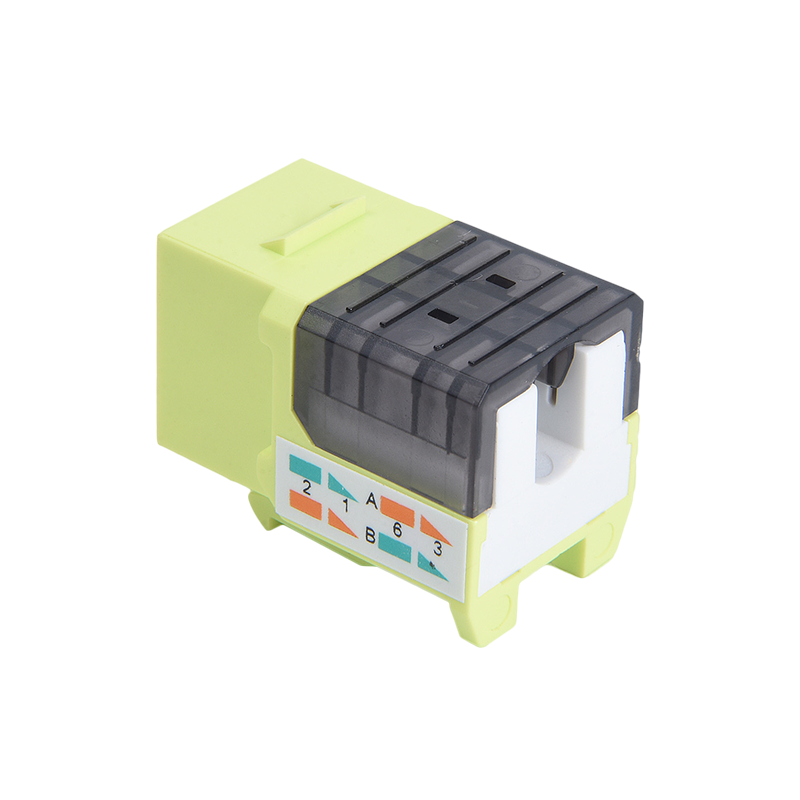

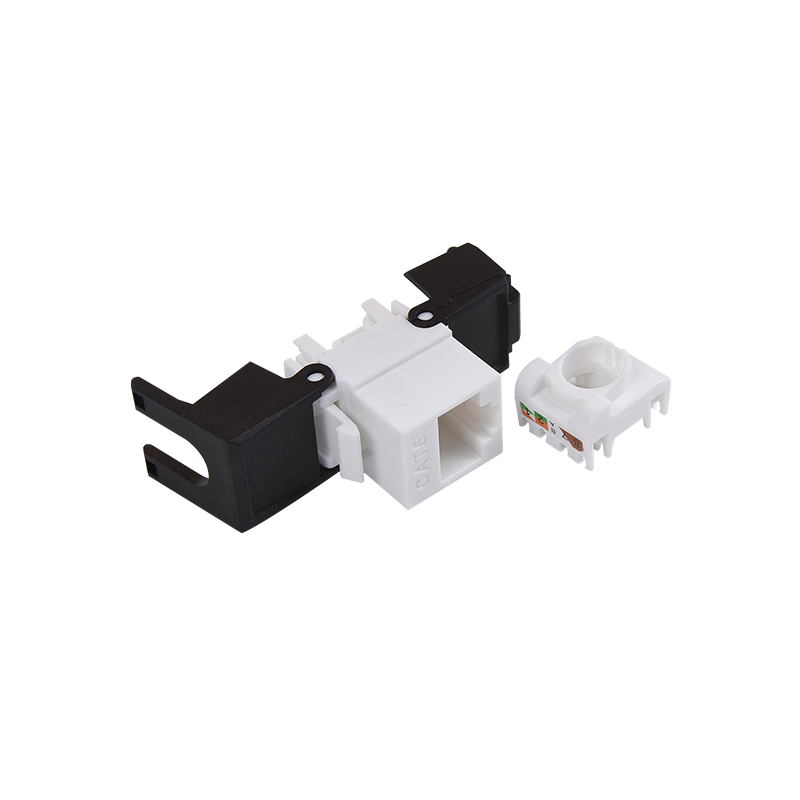

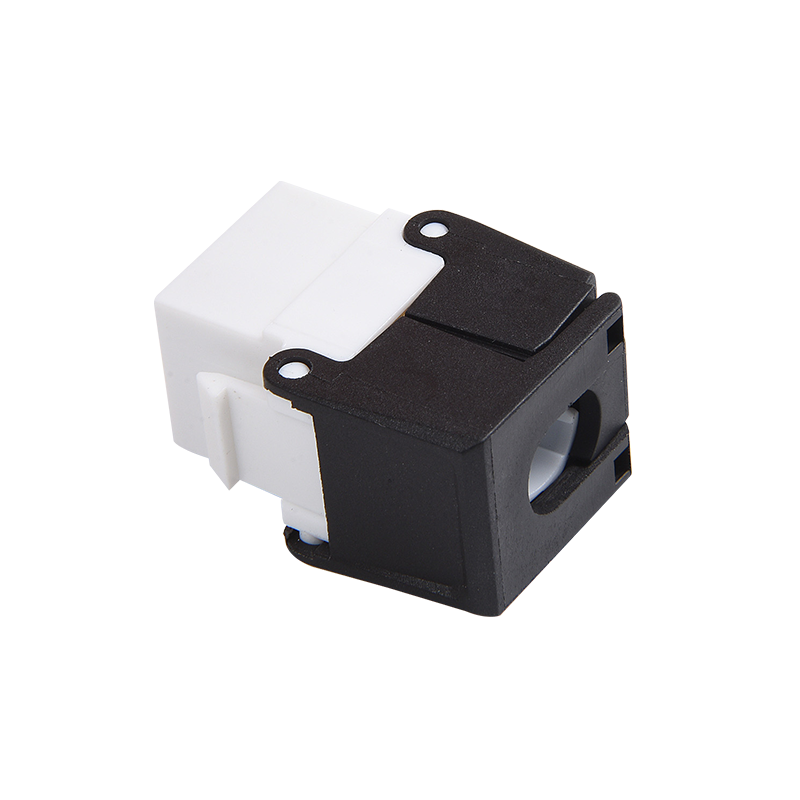

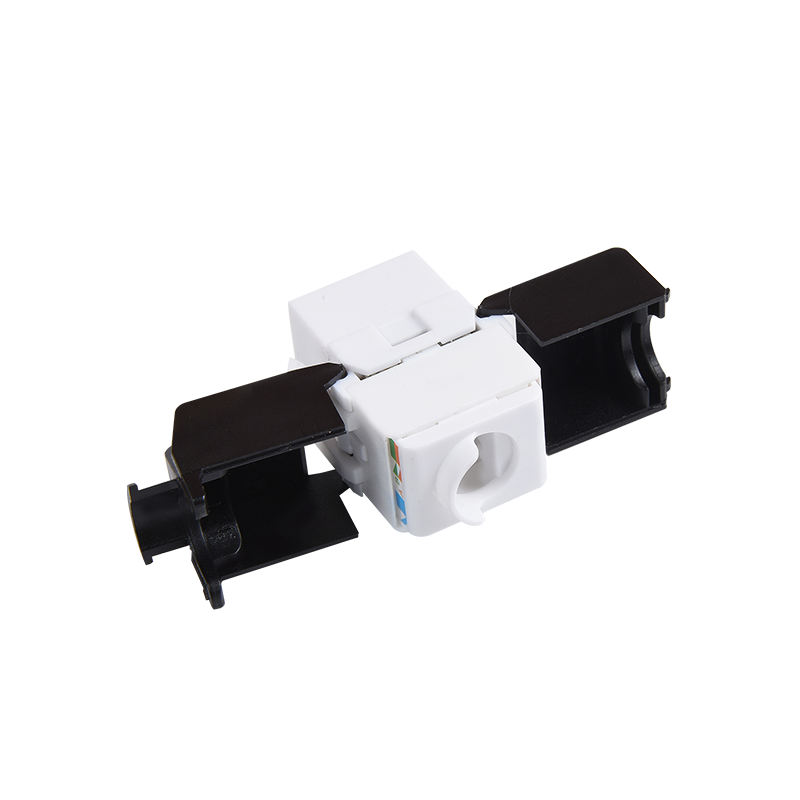

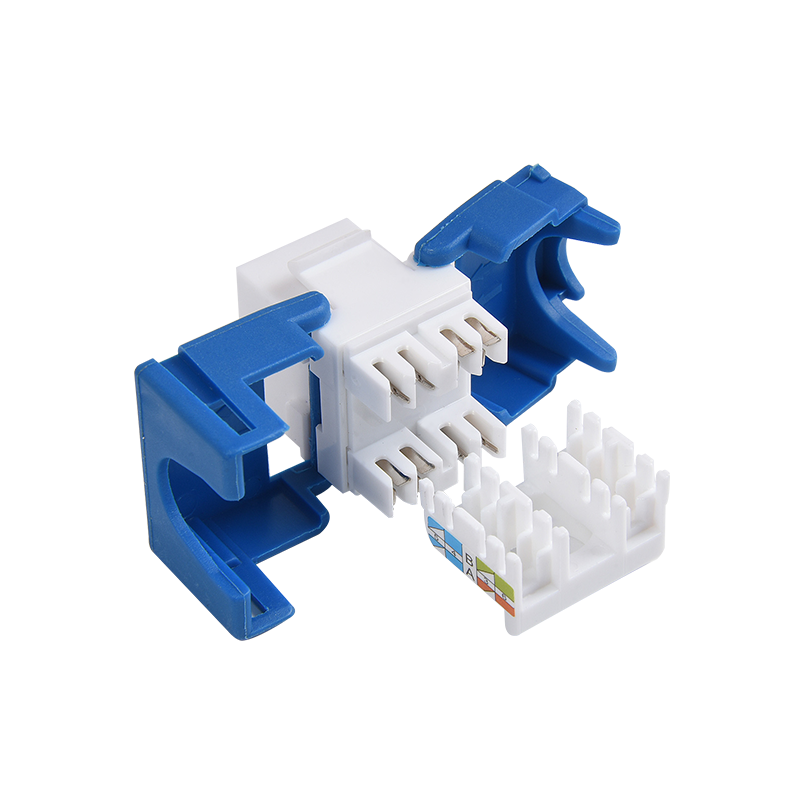

Keystone Jack , juga dikenal sebagai jack modular atau snap-in jack, adalah konektor modular kecil yang digunakan dalam sistem pemasangan kabel terstruktur. Ini memberikan titik koneksi standar untuk kabel tembaga, memungkinkan pemasangan outlet jaringan yang mudah dan fleksibel, panel tambalan, pelat dinding, dan peralatan jaringan lainnya.
Istilah "Keystone" mengacu pada ukuran dan bentuk jack, yang dirancang agar sesuai dengan lubang atau slot yang sesuai yang disebut pelat dinding Keystone atau panel tambalan. Jack Keystone tersedia dalam berbagai konfigurasi untuk mendukung berbagai jenis kabel tembaga, seperti Cat5e, Cat6, Cat6a, dan Cat7.

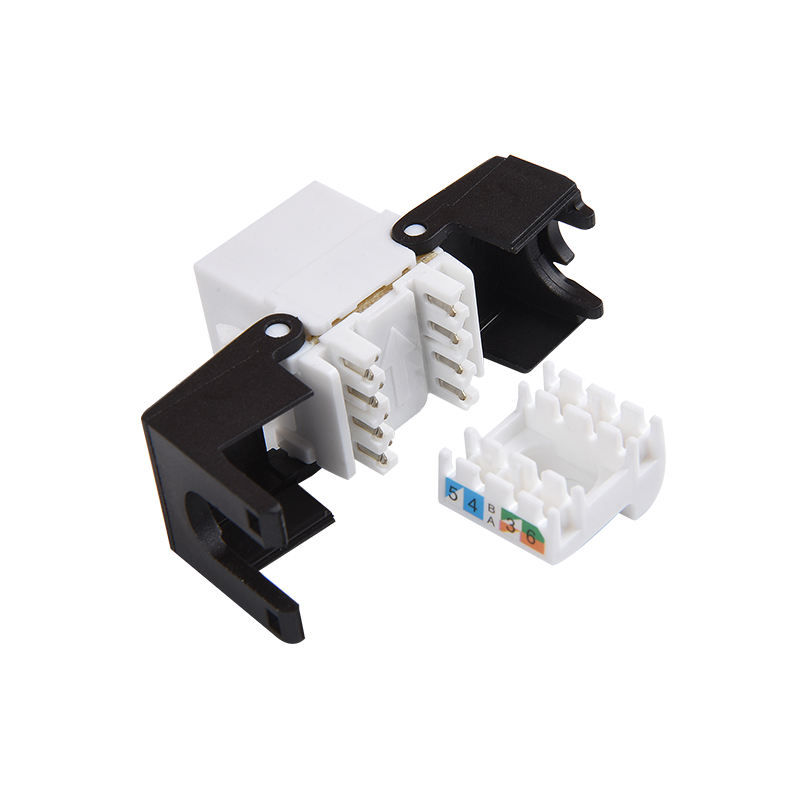

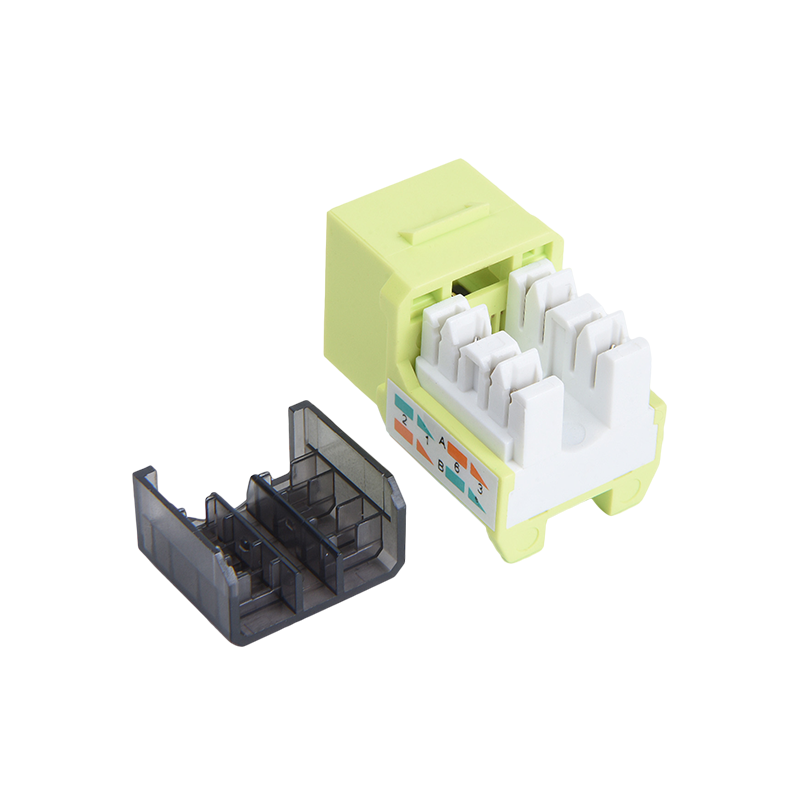

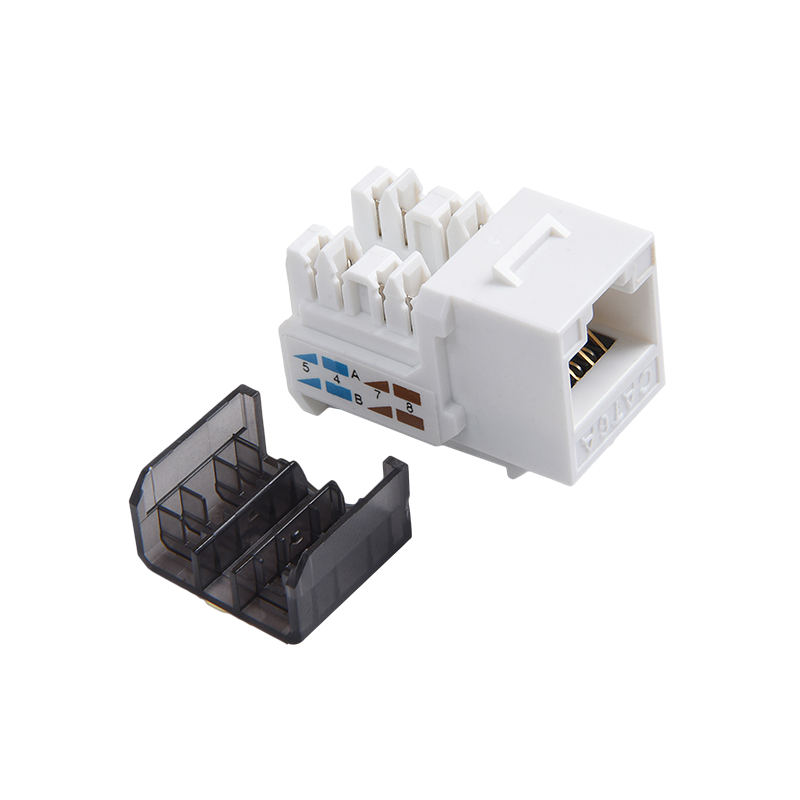

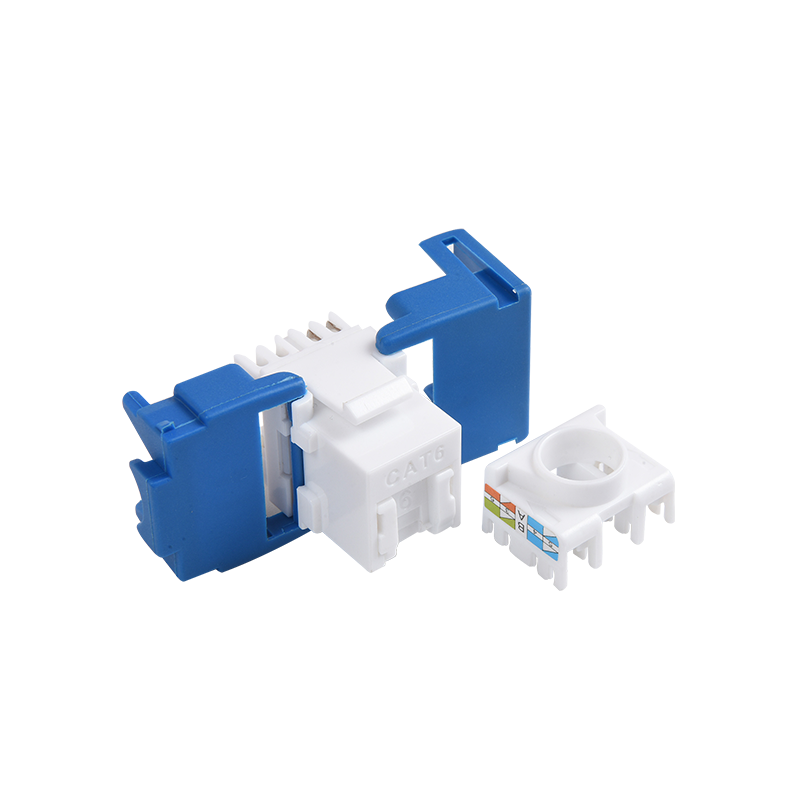

Fitur utama dan komponen jack Keystone meliputi:
Jack Housing: Perumahan Jack biasanya terbuat dari plastik dan menyediakan struktur dan perlindungan untuk komponen internal jack. Ini dirancang agar muat dengan aman ke dalam pembukaan atau slot Keystone.
IDC (konektor perpindahan isolasi): IDC adalah komponen di dalam jack Keystone yang mengakhiri kabel tembaga dari kabel. Ini memungkinkan penghentian yang cepat dan efisien dengan menggusur isolasi dan membuat koneksi yang aman dengan konduktor tembaga.
Kontak atau pin: Kontak atau pin di dalam jack Keystone melakukan kontak langsung dengan kabel tembaga yang diakhiri. Mereka memastikan transmisi sinyal yang tepat dan mempertahankan sambungan listrik yang andal.

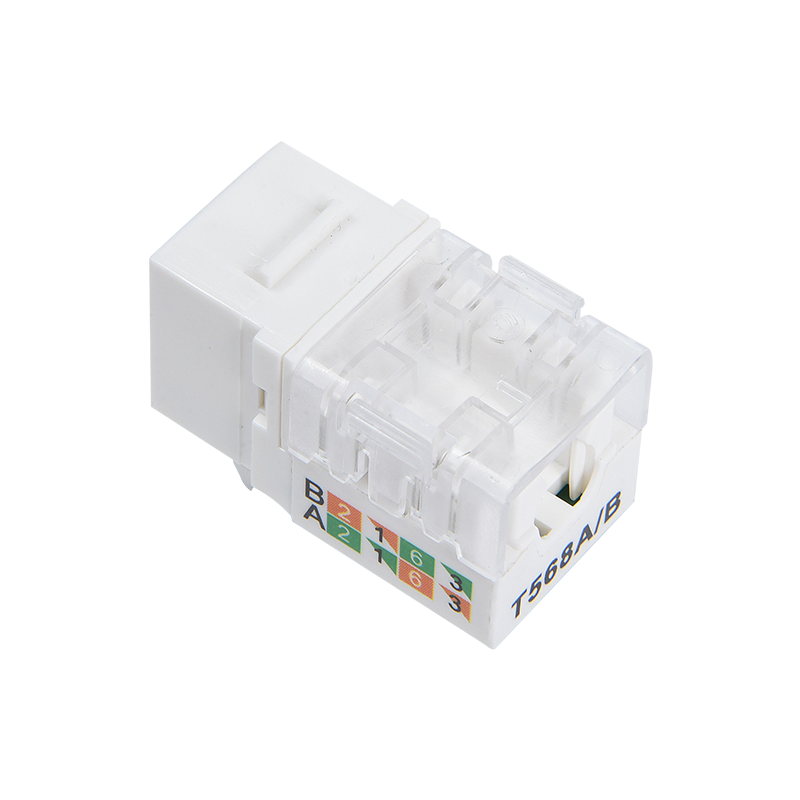

Pengkodean Warna: Jack Keystone sering menampilkan skema kabel kode warna untuk memastikan penyelarasan dan penghentian kabel tembaga yang tepat. Pengkodean warna mengikuti standar industri, seperti T568A atau T568B, untuk mempertahankan konsistensi dan kompatibilitas dalam sistem pemasangan kabel.
Kompatibilitas: Jack Keystone dirancang agar dapat dipertukarkan dan kompatibel dengan produk-produk Keystone lainnya, seperti pelat dinding Keystone, panel tambalan, dan kotak pemasangan permukaan. Pertukaran ini memungkinkan kustomisasi dan fleksibilitas yang mudah dalam mengonfigurasi koneksi jaringan.
Proses pemasangan jack Keystone biasanya melibatkan pengupasan dan menyiapkan kabel tembaga, memasukkannya ke dalam slot IDC, dan menggunakan alat pukulan untuk mengamankan koneksi. Setelah diinstal, jack Keystone menyediakan titik koneksi yang andal dan standar untuk perangkat jaringan atau kabel tambalan.
Keuntungan dari Jack Keystone:
Fleksibilitas: Jack Keystone menawarkan fleksibilitas dalam merancang dan mengkonfigurasi koneksi jaringan. Mereka dapat dengan mudah dimasukkan atau dihapus dari bukaan batu kunci, memungkinkan untuk modifikasi cepat atau penambahan ke sistem pemasangan kabel.
Perawatan Mudah: Sifat modular jack Keystone membuat pemeliharaan dan pemecahan masalah lebih nyaman. Jika jack atau koneksi menjadi rusak, itu dapat dengan mudah diganti tanpa mempengaruhi seluruh infrastruktur kabel.
Efektivitas Biaya: Jack Keystone adalah solusi yang hemat biaya untuk mengakhiri kabel tembaga. Mereka memberikan titik koneksi standar dan andal tanpa perlu konektor khusus atau modifikasi pemasangan kabel yang luas.
Standardisasi: Jack Keystone mengikuti standar industri, memastikan kompatibilitas dan interoperabilitas dengan produk berbasis Keystone lainnya. Standardisasi ini menyederhanakan instalasi jaringan dan memungkinkan kinerja yang konsisten di berbagai lokasi atau sistem.
Singkatnya, jack Keystone adalah konektor modular yang digunakan dalam sistem pemasangan kabel terstruktur untuk mengakhiri kabel tembaga. Mereka menawarkan fleksibilitas, instalasi mudah, dan kompatibilitas dengan produk -produk Keystone lainnya, menjadikannya pilihan populer untuk konektivitas jaringan di berbagai aplikasi, termasuk kantor, pusat data, dan lingkungan perumahan.
