Cara Memilih Jack Keystone Cat7 Terbaik Untuk Pengaturan Jaringan Anda？

Memilih yang terbaik Soket batu kunci Kucing7 bermuara pada tiga faktor inti: jenis pelindung (STP vs. FTP), gaya terminasi konektor (tanpa alat vs. punch-down), dan kompatibilitas dengan pengukur konduktor kabel Anda . Lakukan dengan benar, dan jaringan Anda akan secara konsisten mencapai bandwidth 600MHz yang diberi peringkat Kucing7 pada jarak hingga 100 meter. Bagian di bawah menguraikan setiap titik keputusan dengan spesifikasi spesifik, perbandingan, dan panduan dunia nyata.

Apa yang Membuat Jack Keystone "Kompatibel dengan Cat7"

Cat7 adalah standar ISO/IEC 11801 Kelas F, bukan standar TIA/EIA, yang berarti detail spesifikasinya berbeda dari klasifikasi Cat5e/Cat6 yang lebih umum. Jack keystone Cat7 asli harus memenuhi ambang batas kinerja minimum berikut:

Perhatikan itu Cat7 mengamanatkan perlindungan penuh pada setiap komponen , termasuk jack keystone itu sendiri. Dongkrak apa pun yang berlabel "Cat7" tetapi tidak memiliki pelindung pasangan individu ditambah jalinan keseluruhan tidak memenuhi standar, terlepas dari klaim pemasaran.

Jenis Pelindung: Mengapa S/FTP Tidak Dapat Dinegosiasikan untuk Cat7

Kabel Cat7 menggunakan konstruksi S/FTP (Screened Foiled Twisted Pair): masing-masing dari empat pasang dibungkus secara terpisah dengan foil, dan kemudian seluruh bundel dibungkus dalam layar yang dikepang. Jack keystone Cat7 harus melanjutkan jalur pelindung tersebut tanpa terputus. Inilah arti sebenarnya dari setiap label pelindung:

• FTP / ScTP – Hanya satu foil keseluruhan. Cocok untuk Cat6A, tidak cukup untuk Cat7.
• S/FTP – Pasangan foil individu ditambah jalinan luar. Minimum yang diperlukan untuk Cat7.
• SF/FTP – Pasangan foil individu ditambah jalinan luar ditambah foil luar. Melebihi persyaratan Cat7; biasa digunakan untuk lingkungan industri atau interferensi tinggi.

Perisai yang rusak pada titik terminasi bertindak sebagai antena, mengundang masuknya EMI. Dalam praktiknya, alien crosstalk (AXT) dapat meningkat hingga 30 dB jika pelindung tidak terpasang dengan benar pada jack — cukup untuk membuat tautan 10GBase-T offline sepenuhnya.

Mengardekan Perisai dengan Benar

Soket berpelindung hanya berguna jika diardekan pada salah satu ujungnya (panel tempel atau sisi pelat dinding). Pembumian di kedua ujungnya menciptakan loop tanah. Carilah jack dengan housing logam terintegrasi yang dijepitkan langsung ke rangka panel patch yang diarde — hal ini menghilangkan kebutuhan akan kabel ground pigtail terpisah dan mengurangi kesalahan pemasangan.

GG45 vs TERA: Memilih Format Konektor Cat7 yang Tepat

Cat7 tidak menggunakan antarmuka RJ45 standar. Dua sistem konektor mendominasi, dan memilih yang salah berarti membeli kabel patch dan pelat muka yang tidak kompatibel:

Untuk sebagian besar laboratorium rumahan dan penerapan bisnis kecil, GG45 adalah pilihan praktis karena kabel patch RJ45 yang ada akan tetap berfungsi pada tingkat kinerja Cat6A sementara kabel patch Cat7 asli membuka bandwidth penuh 600 MHz.

Gaya Penghentian: Tanpa Alat vs. Punch-Down

Cara Anda menyambungkan kabel ke soket memengaruhi waktu pemasangan dan keandalan jangka panjang. Jack keystone Cat7 hadir dalam dua gaya terminasi utama:

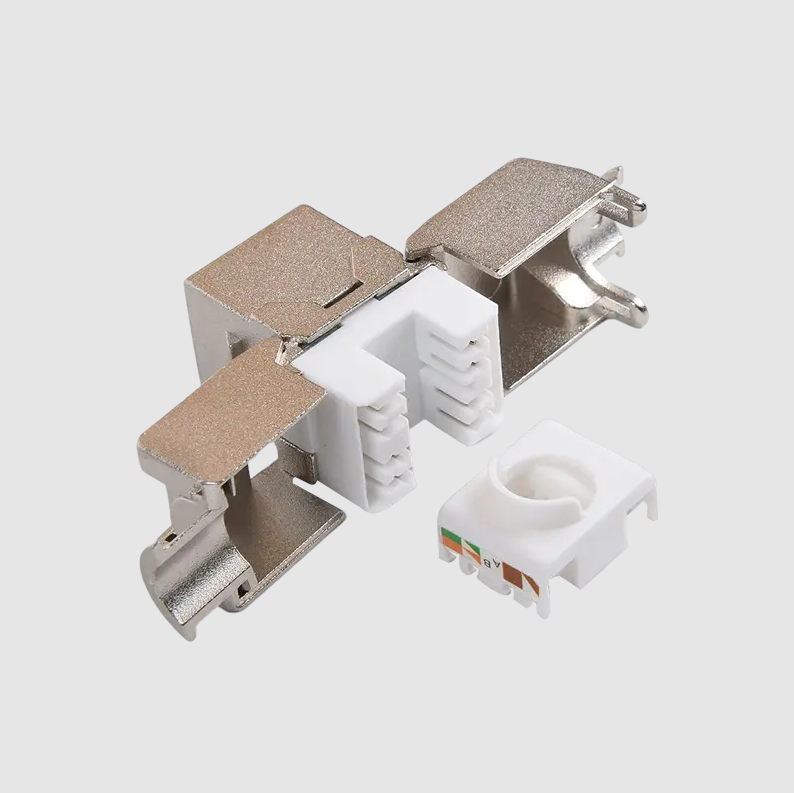

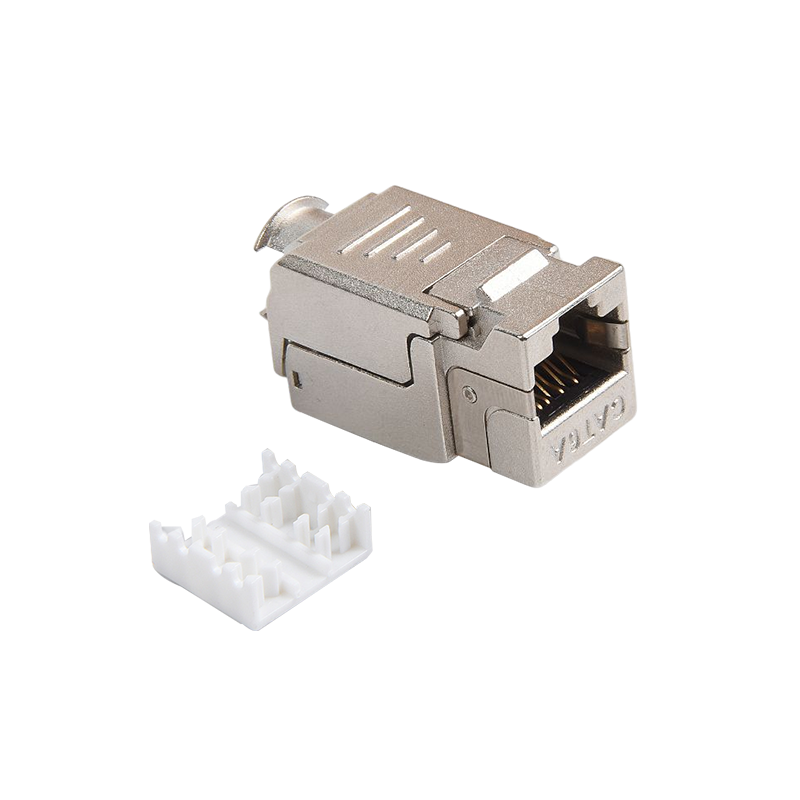

Penghentian Tanpa Alat (Klip IDC).

Konduktor dimasukkan ke dalam slot berlabel dan tutupnya dipasang, memotong dan membuat kontak secara bersamaan. Keuntungannya termasuk instalasi lebih cepat (biasanya di bawah 2 menit per jack setelah dipraktikkan), tidak diperlukan alat pelubang, dan risiko konduktor yang terlalu banyak mengemudi lebih rendah. Kerugiannya adalah biaya per unit yang sedikit lebih tinggi dan rasa yang kurang familiar bagi pemasang berpengalaman yang terbiasa menggunakan metode tradisional.

Penghentian Punch-Down (Gaya 110).

Alat pelubang 110 menggerakkan setiap konduktor ke dalam slot IDC. Metode ini adalah standar industri dalam pemasangan kabel terstruktur dan lebih disukai oleh para profesional yang melakukan pekerjaan panel patch bervolume tinggi. Untuk Cat7, pastikan alat pelubang Anda memiliki pengaturan berdampak rendah — kekuatan yang berlebihan dapat merusak pelindung foil pada masing-masing pasangan, sehingga menurunkan perlindungan yang Anda bayarkan.

Mana yang Harus Anda Pilih?

• DIY atau lari kecil (1–10 jack): Tanpa alat lebih cepat dan menghindari biaya alat pelubang yang berkualitas.
• Lari profesional atau besar (20 jack): Punch-down dengan alat yang dikalibrasi memberikan hasil yang lebih konsisten dalam skala besar.
• Retrofit atau ruang sempit: Jack tanpa alat biasanya memiliki profil belakang yang lebih ringkas, lebih mudah digunakan di balik kotak dinding yang dangkal.

Kompatibilitas Pengukur Konduktor: Mencocokkan Jack dengan Kabel Anda

Kabel Cat7 diproduksi dalam varian inti padat dan terdampar, masing-masing memerlukan desain kontak IDC yang berbeda:

• Konduktor padat (22–24 AWG): Standar untuk pengoperasian di dalam dinding. Kontak IDC menembus isolasi dengan bersih pada kawat padat. Jangan gunakan jack yang hanya terdampar dengan kabel padat — sayap kontak dapat gagal terpasang dengan benar, menyebabkan kontinuitas terputus-putus.
• Konduktor terdampar (26–28 AWG): Digunakan untuk kabel patch. Kontak IDC dengan rating terdampar memiliki slot yang lebih lebar untuk mencengkeram banyak filamen. Menggunakan jack solid-only pada kabel terdampar menyebabkan resistensi kontak yang tinggi dan kehilangan sinyal.
• Jack dengan rating ganda (22–26 AWG): Terima kedua jenis konduktor. Direkomendasikan jika Anda tidak yakin dengan spesifikasi kabel atau membangun lingkungan campuran.

Selalu verifikasi rentang AWG yang tercetak pada badan jack sesuai dengan pengukur konduktor kabel Anda sebelum membeli.

Konfigurasi Pengkabelan: T568A vs. T568B

Soket batu kunci Kucing7s mendukung skema pengkabelan T568A dan T568B. Skema itu sendiri tidak mempengaruhi kinerja — yang penting adalah konsistensi di setiap jack, panel patch, dan kabel patch dalam satu proses. Mencampur T568A di satu ujung dengan T568B di ujung lainnya akan menghasilkan kabel crossover, yang tidak akan berfungsi dengan sakelar jaringan standar.

• T568B adalah yang paling umum di instalasi komersial Amerika Utara.
• T568A lebih disukai di pemerintahan dan beberapa instalasi internasional, dan diwajibkan oleh ANSI/TIA-570-C untuk perkabelan perumahan.

Kebanyakan jack Cat7 menyertakan diagram pengkabelan berkode warna untuk kedua skema pada bodi atau kemasannya. Pilih salah satu dan dokumentasikan pilihan Anda — ini melindungi siapa pun yang melakukan pemeliharaan bertahun-tahun kemudian.

Spesifikasi Utama yang Perlu Diperiksa Sebelum Membeli

Gunakan daftar periksa ini saat mengevaluasi daftar atau lembar data jack keystone Cat7:

1. Bandwidth terukur: Harus ≥ 600 MHz. Apa pun yang lebih rendah adalah Cat6A atau lebih rendah.
2. Perisai: Konstruksi S/FTP dengan housing konduktif yang dipadukan dengan panel ground.
3. Kerugian penyisipan pada 600 MHz: Harus ≤ 0,4 dB sesuai model saluran ISO/IEC 11801.
4. BERIKUTNYA (Crosstalk Dekat-Akhir) pada 600 MHz: Carilah nilai ≥ 60 dB untuk margin di atas minimum.
5. Kembalikan kerugian pada 600 MHz: ≥ 15 dB adalah ambang batas praktis untuk keandalan 10GBase-T.
6. Kisaran konduktor: Pastikan kabel tersebut cocok dengan AWG kabel Anda (biasanya 22–24 AWG untuk Cat7 solid di dinding).
7. Siklus kawin: Jack berkualitas dinilai untuk ≥ 750 penyisipan. Unit anggaran seringkali hanya menentukan 200.
8. Pelapisan kontak: Kontak berlapis emas (≥ 50 µin) tahan terhadap oksidasi dan mempertahankan resistansi kontak yang rendah seiring waktu.

Kesalahan Pemasangan Umum yang Menurunkan Kinerja Cat7

Bahkan jack dengan spesifikasi tertinggi pun dapat berkinerja buruk jika dipasang secara tidak benar. Ini adalah kesalahan yang paling sering terjadi:

• Penguraian yang berlebihan pada saat terminasi: Cat7 memungkinkan maksimal 13 mm (0,5 inci) konduktor yang tidak dipilin pada dongkrak. Melebihi jumlah ini akan meningkatkan crosstalk dan dapat gagal dalam ujian sertifikasi saluran.
• Tidak mempertahankan loop tetesan pada pelindung: Saat mengarahkan kabel berpelindung melalui rongga dinding, sisakan lingkaran kecil untuk mencegah kelembapan mengalir di sepanjang jalinan ke dalam rumah jack.
• Ikatan kabel yang terlalu kencang: Mengompresi kabel S/FTP pada tikungan akan merusak bentuk masing-masing pasangan foil, menciptakan diskontinuitas impedansi. Gunakan pengencang kait-dan-loop sebagai ganti pengikat ritsleting plastik pada jalur Cat7.
• Pelanggaran radius tikungan minimum: Kabel Cat7 memiliki radius tekukan minimum sebesar 8× diameter kabel (biasanya ~60 mm untuk kabel berdiameter 7,5 mm). Tikungan yang lebih rapat menyebabkan pantulan yang gagal dalam pengujian return loss.
• Mencampur komponen berpelindung dan tidak berpelindung: Menggunakan jack Cat7 pada kabel Cat6A tanpa pelindung, atau sebaliknya, meniadakan manfaat pelindung dan menciptakan diskontinuitas ground.

Kapan Memilih Jack Keystone Cat7 vs.Cat6A

Biaya infrastruktur Cat7 kira-kira 20–35% lebih banyak daripada instalasi Cat6A yang setara. Premi tersebut dibenarkan dalam skenario tertentu tetapi tidak diperlukan dalam skenario lain:

Menguji Penghentian Cat7 Anda Setelah Instalasi

Penguji lapangan adalah satu-satunya cara untuk memastikan saluran Cat7 memenuhi spesifikasi. Penguji wiremap dasar tidak cukup — mereka tidak mengukur parameter domain frekuensi. Gunakan tester yang mampu Akurasi Level IIIe atau Level IV (sesuai IEC 61935-1) untuk mensertifikasi saluran Cat7. Tes utama yang harus dijalankan:

• Peta kawat: Memverifikasi kontinuitas pin dan tidak adanya pasangan bersilangan, terbelah, atau terbalik.
• Sapuan kerugian penyisipan (hingga 600 MHz): Mengonfirmasi redaman sinyal tetap dalam batas saluran Cat7 di seluruh rentang frekuensi.
• BERIKUTNYA dan BERIKUTNYA: Pengukuran crosstalk yang menangkap masalah konduktor yang tidak terpuntir pada titik terminasi jack.
• Kontinuitas perisai: Pastikan kabel pembuangan atau jalinan terhubung ujung ke ujung tanpa hubungan pendek ke pasangan konduktor.

Jika suatu saluran gagal, penyebab paling umum adalah pelepasan berlebihan pada jack, pasangan foil yang rusak, atau koneksi ground pelindung yang hilang — semua dapat diatasi dengan mengakhiri kembali jack daripada mengganti jalur kabel.
