Jack Keystone CAT3 adalah komponen umum dalam sistem kabel jaringan dan komunikasi suara, khususnya pada sistem telepon lama atau jaringan data berkecepatan rendah. Meskipun jaringan modern semakin banyak menggunakan kabel Kategori 5e, Kategori 6, atau kabel dengan spesifikasi lebih tinggi, memahami cara menyambungkan Jack Keystone CAT3 dengan benar tetap penting dalam aplikasi suara atau sistem lama tertentu. Pemasangan yang tepat tidak hanya memastikan transmisi sinyal yang andal tetapi juga menghindari pemecahan masalah yang tidak perlu di masa mendatang.
Jack Keystone CAT3: Memahami tujuan dan konstruksinya
A Jack Batu Kunci CAT3 adalah jack modular yang biasanya dipasang di panel tempel, pelat dinding, atau kotak pemasangan di permukaan. Fungsi utamanya adalah sebagai titik koneksi antara kabel twisted-pair Kategori 3 (biasanya dua atau empat pasang) dan kabel patch atau kabel peralatan.
Konstruksi: Soket keystone memiliki konektor RJ-11 (untuk saluran telepon) atau RJ-45 (untuk Ethernet) di salah satu ujungnya dan terminal konektor perpindahan insulasi (IDC) di ujung lainnya untuk menghubungkan konduktor pasangan terpilin.
Tujuan: Kabel dan jack kategori 3 awalnya dirancang untuk mendukung transmisi data hingga 10 Mbps, namun saat ini paling sering digunakan untuk aplikasi suara (telepon).
Langkah-langkah Penyambungan a Jack Batu Kunci CAT3
Menyambungkan Jack Keystone CAT3 dengan benar adalah proses presisi yang sering kali memerlukan penggunaan alat pelubang.
1. Persiapan
Sebelum Anda mulai menyambung, pastikan Anda memiliki alat dan bahan berikut:
- Jack Batu Kunci CAT3
- Kabel twisted-pair kategori 3 (atau kabel Kategori 5e/Cat6 untuk suara)
- Alat pelubang (biasanya tipe 110 atau tipe Krone)
- Penari telanjang kawat
- Pengikat kabel atau Velcro (untuk pengaturan kabel)
2. Pengupasan dan Pengelolaan Kabel
Dengan menggunakan pengupas kawat, lepaskan dengan hati-hati sekitar 1-1,5 inci jaket kabel luar, berhati-hatilah agar tidak merusak insulasi bagian dalam.
Lepaskan lilitan pasangan bengkok, luruskan dan pisahkan setiap konduktor.
3. Tentukan standar pengkabelan
Bagian belakang jack keystone Cat3 biasanya memiliki kode warna yang tercetak di atasnya untuk memandu Anda tentang cara menyambungkan kabel. Untuk koneksi suara dan data, dua standar pengkabelan yang umum digunakan: T568A dan T568B.
Untuk aplikasi suara (paling umum pada Cat3): Meskipun Anda dapat mengikuti standar data T568A atau T568B, dalam sistem telepon sederhana, biasanya hanya menghubungkan dua pasangan tengah (biru/putih-biru dan oranye/putih-oranye), atau hanya pasangan yang Anda perlukan.
Kiat Utama: Terlepas dari standar mana yang Anda pilih (A atau B), pastikan untuk menjaga konsistensi di seluruh proyek pengkabelan Anda.
4. Koneksi Punch-Down
Tempatkan kabel pada takik IDC yang sesuai sesuai dengan kode warna pada jack (T568A atau T568B).
Gunakan alat crimping untuk menekan setiap kawat secara vertikal. Alat crimping menyematkan kabel ke dalam konektor sekaligus memotong kabel berlebih.
Pastikan setiap kabel menembus insulasi dengan aman dan tersambung.
5. Ujian dan Kerapihan
Setelah menyelesaikan sambungan, gunakan penguji jaringan (atau penguji saluran telepon sederhana) untuk memeriksa kontinuitas sambungan, memastikan bahwa semua pasangan kabel tersambung dengan benar dan bebas dari korsleting atau putus.
Tekuk kabel secara perlahan dan gunakan pengikat kabel atau Velcro untuk mengatur dan mengamankannya guna mengurangi ketegangan pada titik sambungan jack keystone.

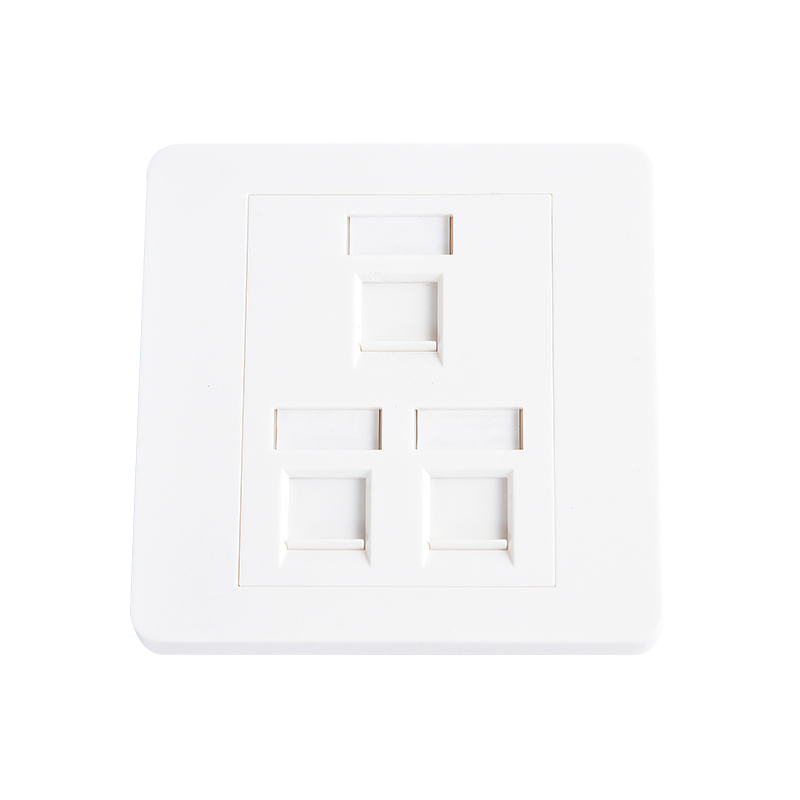

Pasang jack keystone CAT3 ke pelat dinding atau panel tempel.
Meskipun jack keystone CAT3 terutama melayani komunikasi suara tradisional atau aplikasi kecepatan rendah, pemasangan yang tepat sangat penting untuk keandalan seluruh sistem pengkabelan. Dengan mengikuti prosedur pengkabelan standar dan menggunakan alat yang tepat, Anda dapat memastikan sistem pengkabelan CAT3 Anda stabil dan mudah dikelola. Ingat, standar pengkabelan yang konsisten dan pengujian menyeluruh adalah kunci keberhasilan pemasangan.
