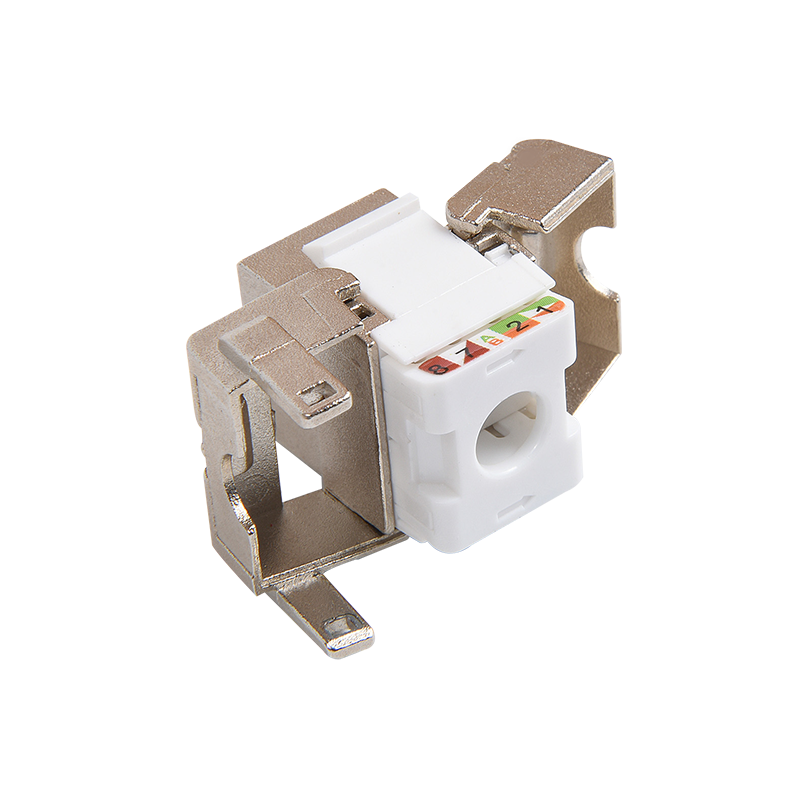

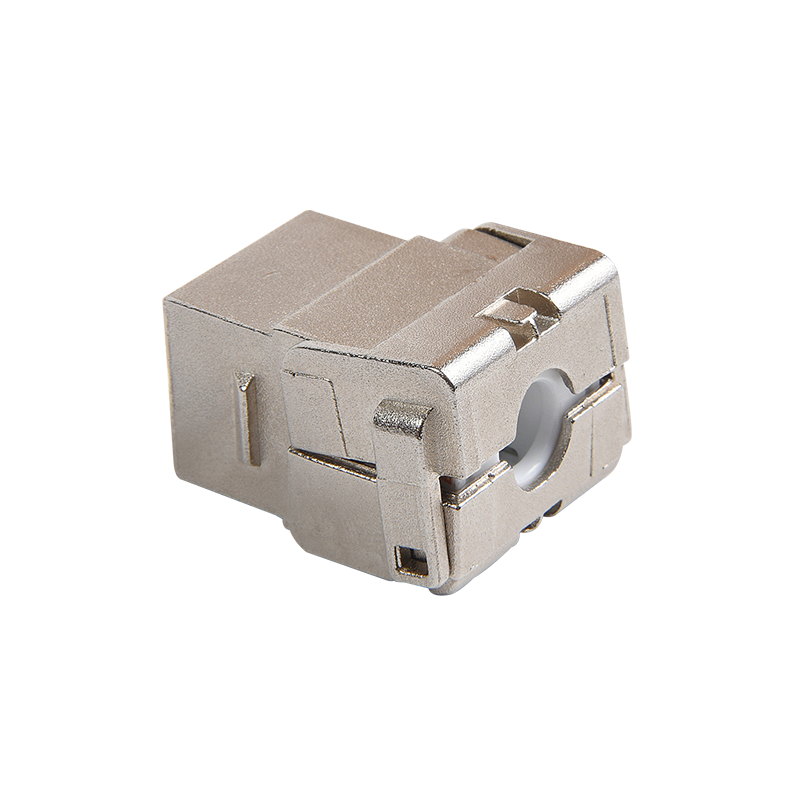

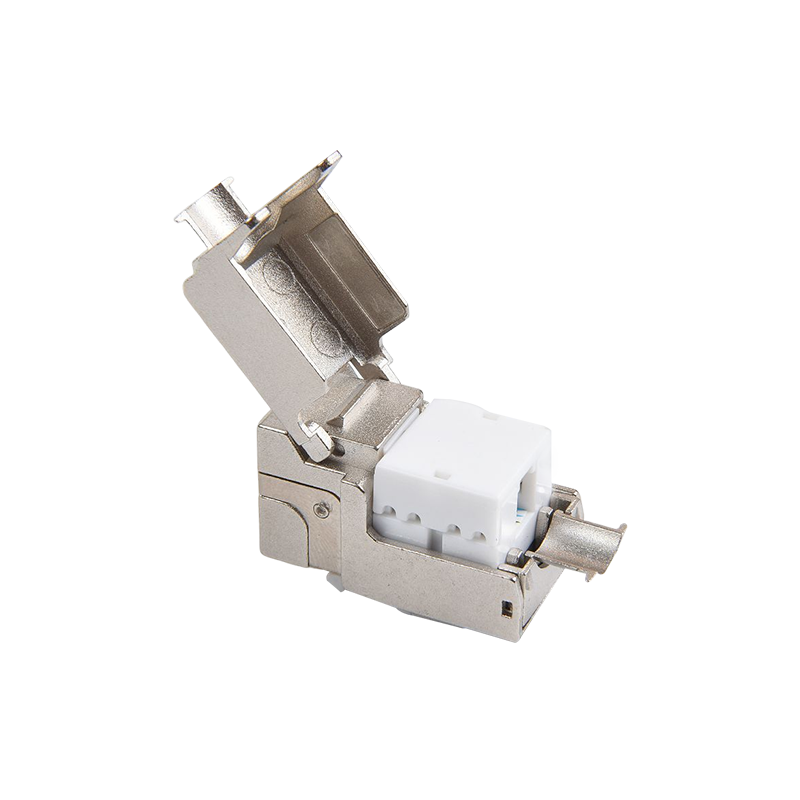

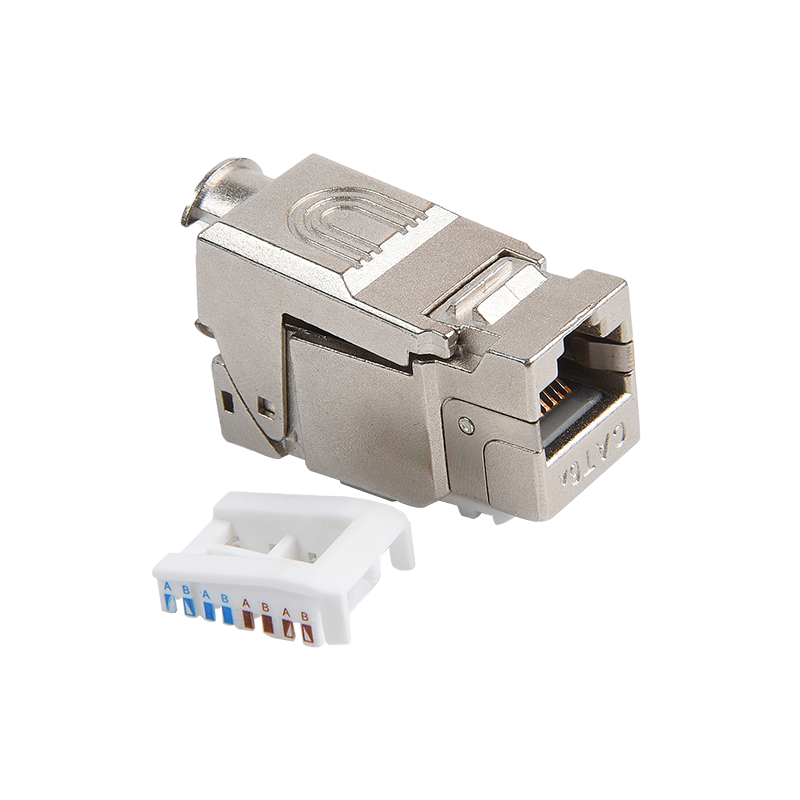

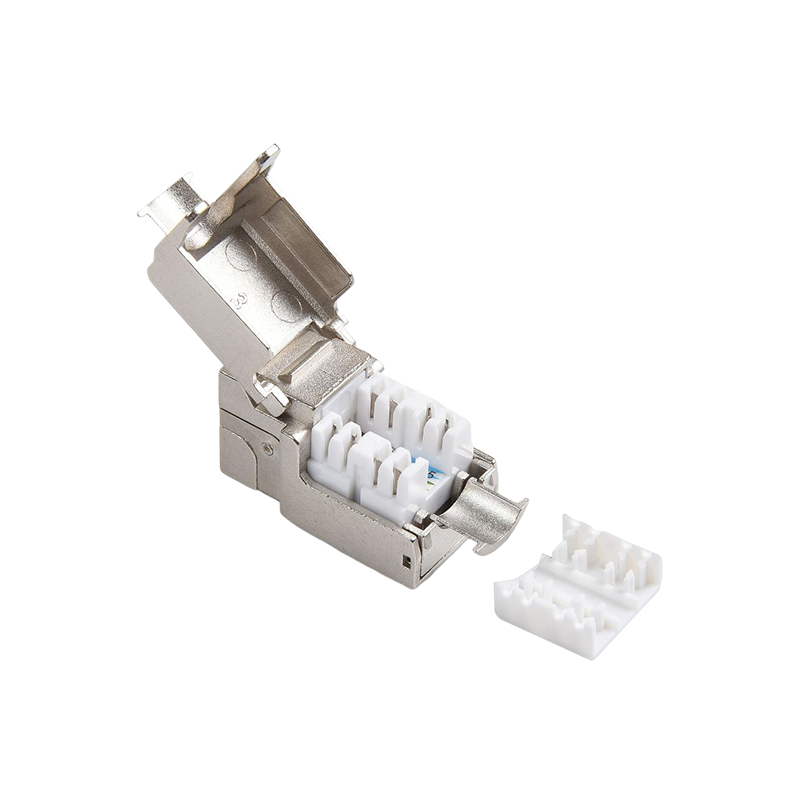

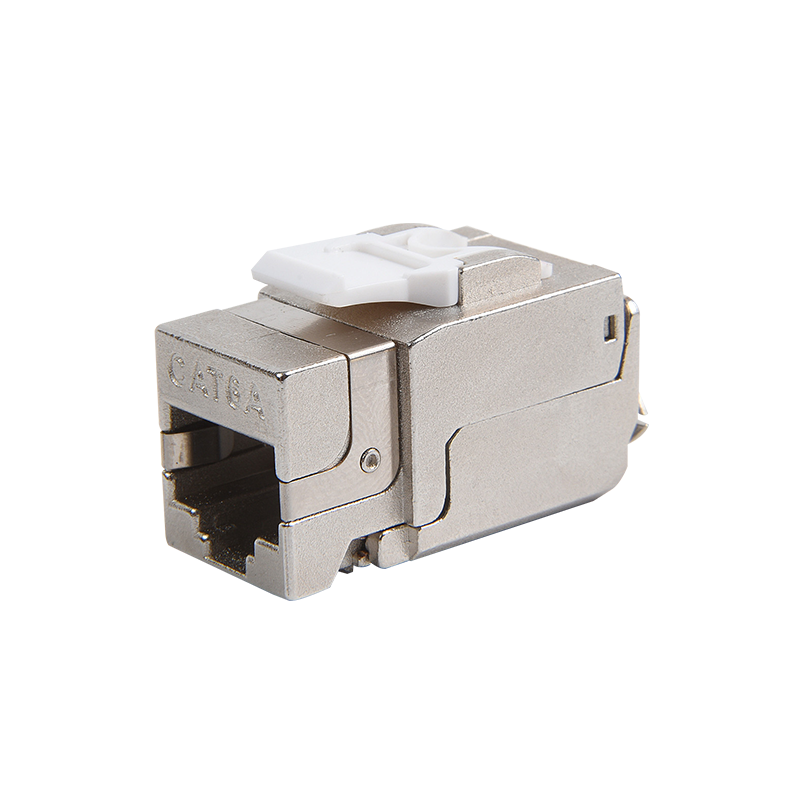

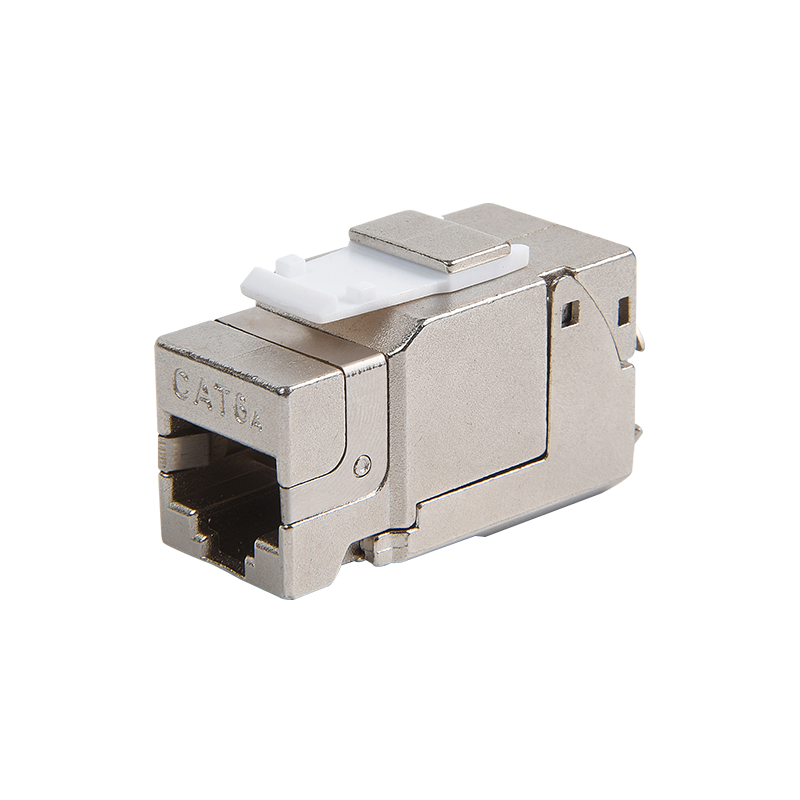

Jack CAT6A Keystone adalah jenis jack Keystone yang dirancang untuk mendukung standar CAT6A untuk jaringan Ethernet. CAT6A (Kategori 6A) adalah versi berkinerja lebih tinggi dari kabel CAT6 (Kategori 6) standar dan mampu dengan kecepatan yang lebih tinggi dan bandwidth yang lebih besar.
Jack Keystone adalah konektor modular kecil yang dapat digunakan untuk mengakhiri ujung kabel. Jack Keystone dirancang agar sesuai dengan pelat dinding Keystone atau panel tambalan, yang menyediakan lokasi pusat untuk menghubungkan dan melepaskan kabel. Jack CAT6A Keystone biasanya mencakup serangkaian pin konduktif yang digunakan untuk membuat koneksi dengan kabel di dalam kabel.
Jack Keystone CAT6A dirancang untuk mendukung transfer data berkecepatan tinggi dan biasanya digunakan di pusat data, ruang server, dan lingkungan jaringan berkinerja tinggi lainnya di mana transfer data berkecepatan tinggi dan crosstalk rendah sangat penting. Mereka juga mendukung standar Ethernet 10Gigabit, yang membuatnya cocok untuk aplikasi bandwidth tinggi.
CAT6A Keystone Jack kompatibel dengan kabel CAT6, CAT5E dan CAT5, yang membuatnya cocok untuk meningkatkan infrastruktur kabel yang ada.
1.19 "Rack Mount Standar, Kokoh, Desain yang Mudah Dipasang, Sangat Meningkatkan Efisiensi Kerja; Kompatibel dengan 19" Rak Peralatan, Kabinet, dan Dinding Mounts.
2. Bagian depan 24 port ditandai dengan label untuk identifikasi port yang nyaman; Bagian belakang memiliki manajer kabel, yang secara efektif dapat memandu kabel ke titik terminasi.

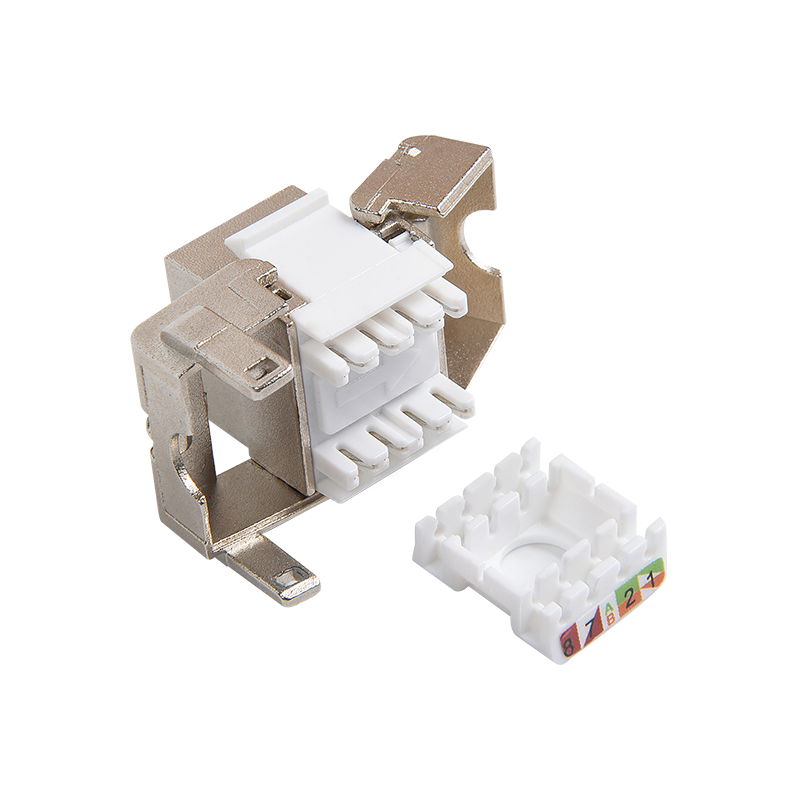

3. Metode Koneksi: Jack RJ45 dengan jumper, IDC diakhiri dengan kabel horizontal. Kontak kontak kontak mengadopsi teknologi dislokasi tinggi dan rendah, yang secara efektif mengurangi nilai crosstalk dekat-ujung. Desain shell pelindung all-round 360 derajat untuk mencegah gangguan elektromagnetik EMC. Penutup belakang penutup pelindung diperbaiki dengan desain non-sekrup, yang nyaman dan cepat dipasang.
4. Persyaratan Lingkungan: Memenuhi Standar ROHS.
5. Pengantar Bahan: Produk panel tambalan ini digunakan untuk menghubungkan kabel horizontal dan kabel area kerja di lantai bangunan yang sama, dan terutama digunakan untuk koneksi konversi peralatan kabel dan peralatan terminal atau adaptor. Kabel perkawinan dan perkawinan produk adalah kabel pasangan twisted poros tembaga dan jumper poros tembaga.
6. Hubungan antar-pencocokan: digunakan dengan konektor dari seri standar yang sama
7. Standar yang berlaku: Spesifikasi Umum: YD/T 926.1-2009
Sub-standar: YD/T 926.3-2009
8. Parameter Teknis:
Karakteristik Listrik:
A. Rentang frekuensi: 1 ～ 250MHz
B. Tegangan Kerja: 125 V
C. tahan tegangan: DC1000V (AC750V) 1 menit tanpa breakdown dan fenomena busur
D. Atenuasi Crosstalk Dekat: ≥3dB
E. Resistansi isolasi: Nilai awal ≥ 100mΩ
Setelah uji panas lembab konstan ≥100mΩ
Properti Mekanik:
A. Gaya penyisipan dan gaya tarik: Gaya penyisipan tidak lebih dari 20N, dan gaya tarik-keluar tidak kurang dari 20N
B. Pengaruh Perangkat Koneksi Konektor: 50N 60 ± 5s
C. Terminal IDC dijepit menjadi 23 ~ 26awg Twisted Pair
Daya tahan:
A. berapa kali steker dan soket dimasukkan: 750 kali
B. Jumlah Pengakhiran Kawat: 250 kali
9. Perawatan Bahan dan Permukaan:
A. Bahan logam:
Braket: baja gulung dingin disemprot dengan plastik
Jarum emas: berlapis emas perunggu fosfor
Terminal Kawat Kartu IDC: Berlapis Nikel Perunggu Fosfor
B. Bahan non-logam:
Plastik: PC Polcarbonate, PBT
C. Ketebalan lapisan berlapis emas: 3 ~ 50U berlapis emas
D. Bahan PCB: FR4
10. Kinerja Lingkungan: Suhu: -25 ～ 70 ℃ Kelembaban: ≤85% (suhu 85 ℃ ± 3 ℃)
Tes Semprot Garam:
A. Nilai pH larutan garam sebelum atomisasi adalah antara 6,5 dan 7,2 (35 ± 2 ℃);
B. Larutan garam dibuat dengan natrium klorida (murni secara kimiawi, murni analitik) dan air suling atau deionisasi.
Konsentrasinya adalah (5 ± 0,1)% (persentase massa);
C. Atomisasi kontinu diadopsi, dan durasi yang disarankan adalah 48 jam;
D. Saat atomisasi, perlu untuk mencegah kotoran seperti minyak dan debu dan suhu dan kelembaban udara jet dari mempengaruhi pekerjaan.
kondisi untuk ruang.

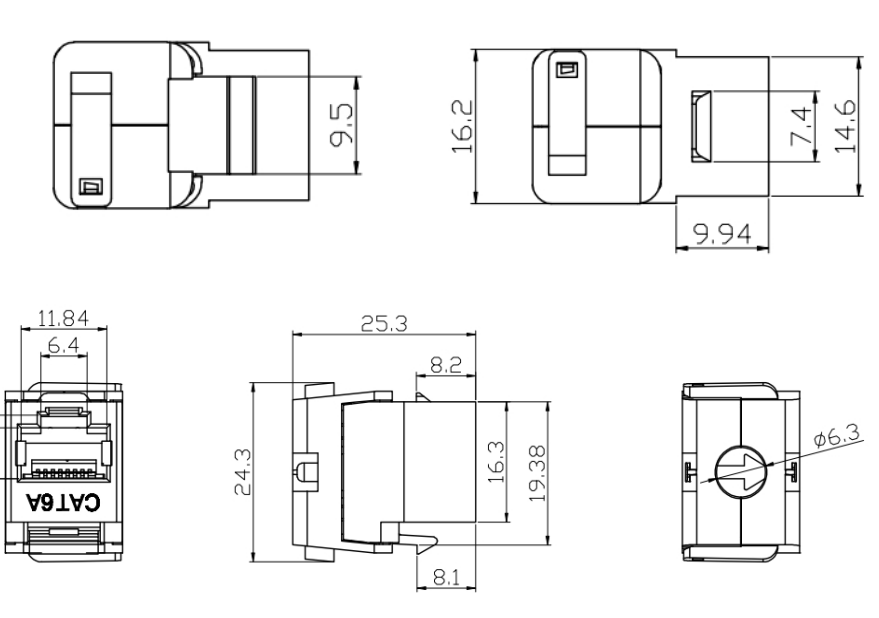

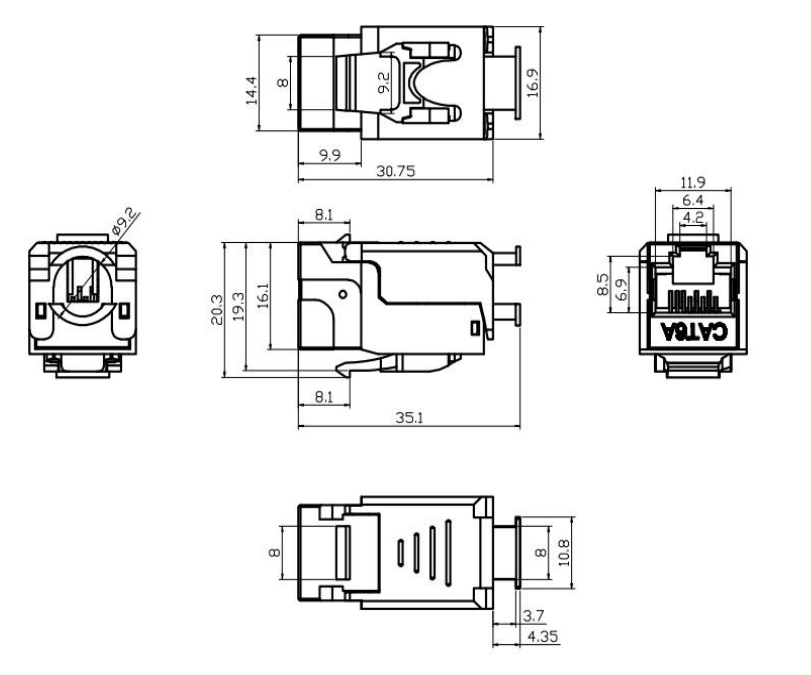

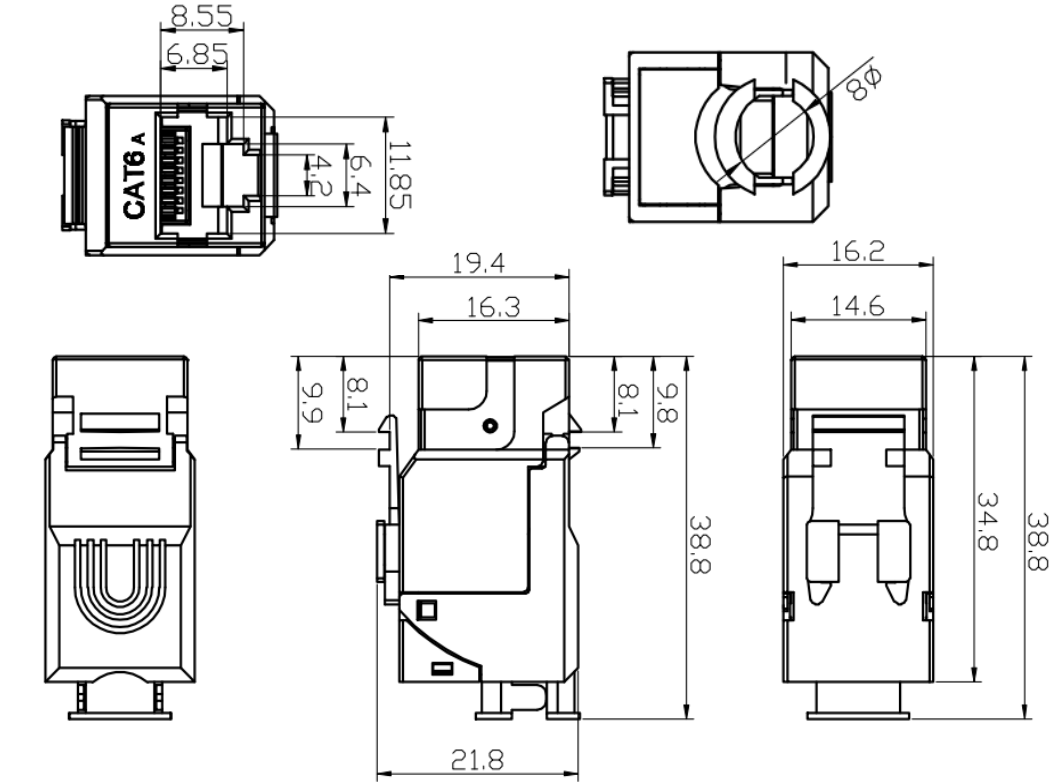

11. Garis besar gambar dan ukuran maksimum disesuaikan
12. Pengemasan dan Penyimpanan: Produk dimasukkan ke dalam tas blister khusus, dan kemudian dimasukkan ke dalam kotak kardus, dan aksesori produk ditempatkan pada saat yang sama, dan label yang menunjukkan model produk dan kuantitas ditempelkan di sudut kiri atas bagian depan karton, dan memasukkannya ke dalam karton. Produk yang dikemas harus disimpan di gudang di mana suhu sekitar -5 ℃ ~ 30 ℃, kelembaban relatif tidak lebih dari 70%, dan tidak ada asam, alkali, dan gas korosif lainnya di udara di sekitarnya, dan periode penyimpanan adalah tiga tahun.
Jumlah pengemasan reguler: 10 kotak per kotak, 1 per kotak, 10 per kotak.
13. Catatan: Tanda Penggunaan Produk: Kemasan yang Ditentukan Pelanggan.
