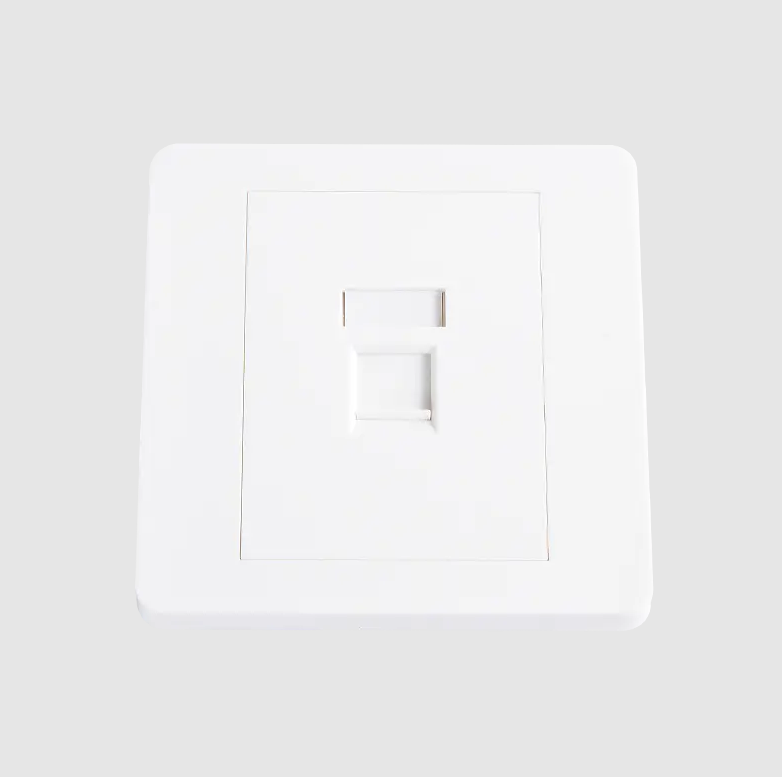

SEBUAH pelat muka jaringan adalah panel yang dipasang di dinding yang dipasang di rumah, kantor, dan pusat data yang menyediakan antarmuka yang bersih dan aman untuk menghubungkan kabel jaringan—seperti Ethernet atau serat optik—ke sistem pengkabelan terstruktur. Ini bertindak sebagai titik akhir yang terlihat dari pemasangan kabel di dinding, menerima jack keystone atau modul yang menghubungkan kabel internal ke port yang menghadap pengguna. Daripada membiarkan kabel terbuka atau terputus secara longgar, pelat muka jaringan mengatur dan melindungi koneksi sekaligus memberikan hasil akhir yang profesional. Tersedia dalam konfigurasi port tunggal hingga 6 port atau lebih, pelat muka adalah komponen mendasar dalam instalasi jaringan terstruktur apa pun.
Apa itu a Pelat Muka Jaringan
SEBUAH network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.
Pelat muka digunakan dalam jaringan perumahan, infrastruktur TI komersial, dan lingkungan industri. Mereka dipasang di kotak dinding (juga disebut kotak belakang) yang tersembunyi di dinding, memberikan tampilan akhir pada pemasangan. Perbedaan utamanya adalah pelat muka itu sendiri tidak mengakhiri kabel—fungsi itu dimiliki oleh jack batu kunci dimasukkan ke port pelat muka.
Aplikasi umum meliputi:
- Outlet data Ethernet di kantor dan rumah
- Titik sambungan telepon
- Panel terminasi serat optik di dinding
- SEBUAHudio/video signal distribution in conference rooms
- Stopkontak USB dan HDMI di gedung pintar
Jenis Utama dari Pelat Muka Jaringans
Pelat muka jaringan tersedia dalam beberapa tipe berbeda, masing-masing disesuaikan dengan standar pengkabelan, jumlah port, dan lingkungan instalasi yang berbeda. Memahami perbedaannya membantu memastikan pemilihan yang tepat untuk proyek tertentu.
1. Pelat Muka Keystone (Pelat Muka Modular)
Tipe yang paling banyak digunakan, pelat muka batu kunci menerima jack keystone yang dapat dipertukarkan dalam format snap-in. Modularitas ini memungkinkan pelat muka yang sama untuk mendukung jack Ethernet (kucing5e, Kucing6, Cat6A), koaksial, fiber, USB, atau HDMI hanya dengan mengubah modul yang dimasukkan. Jumlah port biasanya berkisar antara 1 hingga 6 port per pelat muka.
Pelat muka keystone lebih disukai dalam instalasi komersial karena memungkinkan peningkatan di masa mendatang tanpa mengganti seluruh stopkontak—hanya soket keystone yang perlu ditukar.
2. Pelat Muka Port Tetap
Pelat muka port tetap memiliki port terintegrasi dan tidak dapat dilepas yang terpasang langsung pada pelat. Hal ini biasa terjadi pada instalasi telepon lama dan proyek perumahan berbiaya rendah. Meskipun kurang fleksibel dibandingkan jenis keystone, jenis ini seringkali lebih ekonomis untuk penerapan sekali pakai di mana jenis kabel tidak akan berubah.
3. Pelat Depan Serat Optik
Dirancang khusus untuk pemasangan kabel serat optik, pelat muka ini menampung adaptor LC, SC, ST, atau MTP/MPO. Mereka digunakan di lingkungan berkecepatan tinggi seperti pusat data, kampus universitas, dan tulang punggung perusahaan kecepatan transmisi data melebihi 10 Gbps . Pelat muka serat harus melindungi konektor optik dari debu dan kerusakan fisik, sehingga biasanya dilengkapi penutup debu atau port tertutup.
4. Pelat Muka Pemasangan di Permukaan
Jika pemotongan pada dinding tidak praktis—seperti pada bangunan tua, struktur beton, atau instalasi sementara—pelat muka yang dipasang di permukaan dipasang langsung ke permukaan dinding, bukan ditenggelamkan di dalamnya. Mereka dilengkapi dengan kotak belakang built-in dan lebih cepat dipasang, meskipun secara visual sedikit lebih menonjol.
5. Kotak Lantai / Pelat Muka Bawah Lantai
Digunakan di kantor terbuka dan ruang konferensi, pelat muka kotak lantai dipasang di lantai yang ditinggikan atau lantai beton. Mereka menyediakan koneksi data, daya, dan AV di tingkat meja tanpa perutean dinding. Sebuah kotak satu lantai dapat menampung 4 hingga 12 port , menggabungkan outlet Ethernet, listrik, dan multimedia dalam satu unit.
6. Pelat Muka Multimedia / Kombinasi
Pelat muka multimedia mengakomodasi jenis sinyal campuran dalam satu pelat—misalnya, menggabungkan port Ethernet RJ45, HDMI, USB-A, dan jack audio 3,5 mm. Ini sangat populer di ruang konferensi modern, ruang kelas, dan pengaturan home theater di mana beberapa jenis koneksi diperlukan di satu lokasi outlet.
Perbandingan Jenis Pelat muka Jaringan Umum
| Ketik | Fleksibilitas Pelabuhan | Penggunaan Khas | Instalasi | Jumlah Pelabuhan Umum |
|---|---|---|---|---|
| Batu Kunci (Modular) | Tinggi | Kantor, rumah, perusahaan | Di dalam dinding | 1–6 |
| Pelabuhan Tetap | Rendah | Perumahan, telepon | Di dalam dinding | 1–2 |
| Serat Optik | Sedang | Pusat data, kampus | Di dalam dinding / surface | 1–4 |
| Pemasangan di Permukaan | Sedang | Retrofit, dinding beton | Permukaan | 1–4 |
| Kotak Lantai | Tinggi | Kantor terbuka | Di bawah lantai | 4–12 |
| Multimedia | Tinggi | Ruang kelas, ruang AV | Di dalam dinding / surface | 2–6 |
Komponen Utama Sistem Faceplate Jaringan
SEBUAH complete faceplate installation involves several components working together:
- Tubuh pelat muka : Pelat luar dalam ukuran standar seperti format UK single (86×86mm), UK double (86×146mm), atau US 1-geng / 2-geng
- Jack batu kunci : Modul snap-in yang mengakhiri kabel Cat5e, Cat6, Cat6A, atau serat dan menerima colokan RJ45 atau konektor serat
- Kotak belakang / kotak dinding : Rumah tersembunyi yang dipasang di dalam dinding tempat pelat muka disekrup
- Label/ikon port : Penanda identifikasi, diberi kode warna atau diberi label teks, untuk membedakan port data, suara, atau AV
- Penutup debu : Penutup pelindung untuk port yang tidak digunakan, terutama yang penting dalam aplikasi serat optik
Pelat Muka Jaringan Standar dan Kategori Kabel
Kinerja pemasangan pelat muka jaringan hanya akan sebaik kabel dan jack keystone yang digunakan di dalamnya. Pelat muka harus disesuaikan dengan kategori kabel yang dipasang:
- Cat5e : Mendukung hingga 1 Gbps pada 100MHz; cocok untuk sebagian besar jaringan perumahan dan komersial dasar
- Cat6 : Mendukung hingga 1 Gbps pada 250MHz dengan kinerja crosstalk yang lebih baik; banyak digunakan dalam penerapan kantor modern
- Cat6A : Mendukung hingga 10Gbps pada 500MHz ; diperlukan untuk lingkungan dengan kepadatan tinggi dan aplikasi PoE
- Kucing8 : Mendukung hingga 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Serat (OM3/OM4/OS2) : Mendukung 10G hingga 100G pada jarak yang lebih jauh; memerlukan adaptor keystone khusus serat
Badan standar seperti TIA-568 (Amerika Utara) dan ISO/IEC 11801 (internasional) menetapkan persyaratan kinerja saluran yang harus dipenuhi oleh pelat muka dan dongkrak untuk mencapai instalasi kabel terstruktur bersertifikat.
Cara Memilih Faceplate Jaringan yang Tepat
Memilih pelat muka yang tepat bergantung pada beberapa faktor praktis:
Jumlah Pelabuhan
Tentukan berapa banyak koneksi yang dibutuhkan di setiap lokasi. Stasiun kerja meja standar biasanya memerlukan 2 port (satu data, satu cadangan atau suara), sedangkan stasiun AV di kelas mungkin memerlukan 4–6 port. Hindari menentukan secara berlebihan agar penetrasi dinding tetap terkendali.
Lingkungan Instalasi
Untuk konstruksi atau renovasi baru, pelat muka batu kunci di dinding menawarkan hasil akhir yang paling bersih. Untuk bangunan yang sudah ada di mana perutean dinding tidak memungkinkan, opsi pemasangan di permukaan menghilangkan kebutuhan untuk memasang kabel menembus dinding. Lingkungan industri dan luar ruangan memerlukan pelat muka berperingkat IP (misalnya IP44 atau IP55) dengan perlindungan debu dan kelembapan.
Jenis Kabel dan Persyaratan Kecepatan
Cocokkan jack keystone dengan kategori kabel yang dijalankan. Memasang jack Cat6A di infrastruktur Cat5e membuang-buang investasi, sementara memasang jack Cat5e di instalasi Cat6A menciptakan hambatan kinerja di outlet—tautan terlemah menentukan kecepatan maksimum saluran.
SEBUAHesthetic and Regulatory Standards
Di lingkungan yang diatur seperti fasilitas kesehatan atau pemerintah, pelat muka mungkin harus mematuhi standar kode warna tertentu atau persyaratan perakitan dinding tahan api. Ruang komersial sering kali menentukan hasil akhir yang konsisten (putih, gading, atau baja) agar sesuai dengan standar desain interior.
Pelat Muka Jaringan vs. Panel Patch: Perbedaan Utama
SEBUAH common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:
- Faceplate : Dipasang di titik akhir pengguna (meja, dinding, lantai); menyediakan 1–6 port per lokasi; menghubungkan perangkat akhir ke kabel di dinding
- Panel tambalan : Dipasang di rak jaringan atau ruang telekomunikasi; mengkonsolidasikan semua jalur kabel di dinding (seringkali 24 hingga 48 port per panel ); terhubung ke sakelar melalui kabel patch
Bersama-sama, pelat muka dan panel tempel membentuk kedua ujung saluran kabel terstruktur, dengan kabel horizontal di dalam dinding berada di antara keduanya.
Tip Instalasi Praktis
Pemasangan yang tepat memastikan kinerja dan umur panjang:
- SEBUAHlways leave kelonggaran kabel minimal 30cm di dalam kotak belakang untuk memungkinkan terminasi ulang jika dongkrak gagal
- Pertahankan puntiran berpasangan sedekat mungkin dengan titik terminasi jack keystone—melepaskan puntiran lebih dari 13 mm (0,5 inci) akan menurunkan kinerja Cat6 dan Cat6A
- Beri label setiap port dengan jelas pada pelat muka dan port panel patch yang sesuai menggunakan skema penomoran yang konsisten (misalnya, F1-D1 = Lantai 1, Meja 1)
- Gunakan penutup debu pada slot keystone yang tidak digunakan untuk mencegah penumpukan kotoran di dalam kotak belakang
- Untuk instalasi fiber, bersihkan semua konektor dengan alat yang sesuai sebelum pengujian; ujung serat yang terkontaminasi adalah penyebab utama kegagalan sambungan fiber
- Uji setiap outlet yang telah selesai dengan sertifikasi kabel (bukan hanya penguji kontinuitas) untuk memastikan saluran memenuhi standar TIA atau ISO yang disyaratkan
