Apa itu panel patch vs switch?

Panel Tambalan vs Switch: Jawaban Langsung

A panel tambalan adalah komponen kabel terstruktur pasif yang mengakhiri dan mengatur kabel jaringan, sedangkan a saklar jaringan adalah perangkat elektronik aktif yang menerima, memproses, dan meneruskan data antar perangkat yang terhubung. Saat membandingkan panel patch vs switch, perbedaan intinya sederhana: panel patch tidak mengirimkan atau memproses data sendiri, sedangkan switch berisi sirkuit yang membaca data masuk dan mengarahkannya ke port tujuan yang benar.

Panel patch biasanya berada di lapisan fisik jaringan, menyediakan titik koneksi tetap dan berlabel untuk pemasangan kabel horizontal yang berjalan dari stopkontak di dinding, jack keystone, atau pelat muka jaringan kembali ke lemari kabel atau ruang peralatan. Sebaliknya, switch terhubung ke panel patch melalui kabel patch pendek, dan switch inilah yang memungkinkan beberapa perangkat di jaringan untuk bertukar data. Karena panel patch tidak memiliki elektronik yang aktif, maka tidak memerlukan daya, sedangkan saklar memerlukan pasokan listrik untuk beroperasi. Mengenali perbedaan ini berguna ketika merencanakan sistem pengkabelan terstruktur, karena panel patch dan switch umumnya memainkan peran yang saling melengkapi daripada menggantikan satu sama lain.

Apa Itu Patch Panel dan Bagaimana Cara Kerjanya

Fungsi Inti Panel Patch dalam Sistem Pengkabelan Terstruktur

Panel tempel adalah panel datar, dipasang di rak, atau dipasang di dinding yang menampung deretan port jack keystone di sisi depannya. Setiap port di bagian depan panel berhubungan dengan titik koneksi di bagian belakang panel, di mana kabel horizontal yang masuk diakhiri menggunakan metode punch down IDC, biasanya mengikuti penghentian gaya 110 atau Krone. Pengaturan ini memungkinkan pemasang untuk mengatur banyak rangkaian kabel individual ke dalam satu lokasi yang diberi label dan dapat dikelola, alih-alih membiarkan kabel lepas tersebar di rak atau ruang peralatan. Panel patch juga dibuat untuk mendukung urutan pengkabelan standar T568A atau T568B yang digunakan di sebagian besar kabel berstruktur tembaga, yang menjaga urutan pengkabelan tetap konsisten di seluruh instalasi.

Faktor Bentuk Panel Patch: Model Punch Down, RJ45, dan Kucing6

Produk panel tempel hadir dalam beberapa bentuk umum. SEBUAH panel tambalan dilubangi model diakhiri dengan menekan setiap konduktor ke dalam slot IDC dengan alat pelubang, yang merupakan metode terminasi paling umum untuk panel patch tembaga. SEBUAH Panel Tambalan RJ45 gaya mengacu pada port yang menghadap ke depan itu sendiri, yang menerima colokan RJ45 standar dari kabel patch. SEBUAH Panel Tambalan Cat6 atau model Cat6A dibuat agar sesuai dengan kebutuhan bandwidth dan crosstalk kabel Cat6 atau Cat6A, dan umumnya dipasangkan dengan jack keystone Cat6 atau Cat6A yang cocok. SEBUAH panel tambalan kosong dikirimkan tanpa jack yang sudah terpasang sebelumnya, memungkinkan pemasang untuk memasukkan jack keystone pilihan mereka port demi port, yang berguna ketika rak membutuhkan campuran sambungan tembaga dan serat.

Instalasi yang lebih kecil terkadang menggunakan a Kotak Panel Tambalan alih-alih unit yang dipasang di rak penuh. Kotak panel tempel adalah penutup kompak yang menampung sejumlah port terbatas, sering digunakan di rumah, kantor kecil, atau lokasi yang dipasang di permukaan di mana rak berukuran 19 inci tidak praktis. Bagan di bawah menunjukkan bagaimana jumlah port panel patch secara umum berskala dari instalasi kecil hingga besar.

Bagan di atas menyajikan empat konfigurasi port panel patch yang paling umum ditemukan dalam instalasi kabel terstruktur: model 8 port, 12 port, 24 port, dan 48 port. Panel patch 24 port dan 48 port unit biasanya dipilih untuk ruang telekomunikasi dan rak peralatan yang perlu mengakhiri sejumlah besar kabel horizontal yang berasal dari area kerja individu. Unit panel patch 8 port dan 12 port yang lebih kecil sering kali cocok untuk lemari kabel kompak, kantor rumah, atau lokasi cabang di mana hanya diperlukan penurunan jaringan dalam jumlah terbatas. Pemilihan jumlah port yang tepat terutama bergantung pada jumlah pelepasan kabel yang direncanakan untuk suatu lokasi, serta beberapa kemungkinan untuk perluasan di masa depan, karena penambahan kapasitas di kemudian hari biasanya berarti memasang panel patch tambahan daripada memperluas panel yang sudah ada. Banyak pemasang memilih ukuran panel patch yang satu tingkat lebih besar dari kebutuhan saat ini sehingga port cadangan tetap tersedia untuk perangkat baru atau area kerja yang ditata ulang.

Apa Itu Switch Jaringan dan Apa Bedanya dengan Panel Patch

Fungsi Switch: Penerusan Data Aktif dan Port Intelligence

Sakelar jaringan adalah perangkat aktif yang menghubungkan beberapa perangkat di jaringan lokal dan meneruskan data di antara perangkat tersebut. Secara internal, switch memelihara tabel alamat perangkat yang dipelajari dari lalu lintas yang melewati portnya, yang digunakan untuk mengirim data masuk hanya ke port tempat perangkat tujuan berada, bukan menyiarkannya ke mana pun. Hal ini memerlukan daya listrik yang berkelanjutan, dan banyak sakelar juga mendukung Power over Ethernet, yang menyuplai daya ke perangkat yang terhubung seperti kamera atau titik akses nirkabel melalui kabel yang sama yang digunakan untuk data. Pada rak peralatan biasa, saklar berada di dekat panel patch, dan kabel patch pendek dengan ujung konektor jantan RJ45 menghubungkan port panel patch tertentu ke port switch tertentu, membentuk koneksi aktif yang menjadikan sistem pengkabelan terstruktur menjadi hidup.

Karena switch adalah komponen yang benar-benar memindahkan data, maka switchlah, bukan panel patch, yang menentukan seberapa cepat perangkat dapat berkomunikasi dan berapa banyak perangkat yang dapat dihubungkan sekaligus. Panel patch tidak menambah atau menghapus koneksi jaringan yang tersedia dengan sendirinya; ini hanya menyediakan titik terminasi yang stabil sehingga pemasangan kabel tidak perlu dijalankan ulang setiap kali perangkat dipindahkan atau diganti. Pemisahan antara manajemen kabel pasif dan peralatan jaringan aktif adalah salah satu alasan utama sistem pengkabelan terstruktur menggunakan kedua komponen secara bersamaan daripada perangkat pengkabelan langsung ke saklar.

Panel Patch vs Switch: Perbandingan Fungsional Berdampingan

Tabel di bawah ini merangkum perbedaan fungsional utama antara panel patch dan switch jaringan dalam sistem pengkabelan terstruktur.

Bagan radar di atas membandingkan panel patch dan saklar jaringan di lima dimensi fungsional, menggunakan skala penilaian ilustratif 1 hingga 5 daripada data pengukuran yang tepat. Panel patch mendapat skor tinggi dalam hal pengorganisasian kabel, stabilitas lapisan fisik, dan kemandirian daya, karena merupakan komponen pasif yang mengatur pengkabelan tanpa memerlukan daya listrik atau melakukan pemrosesan data apa pun. Sebaliknya, switch jaringan mempunyai skor tinggi dalam kecerdasan jaringan dan skalabilitas yang cukup baik, karena secara aktif membaca data dan mengarahkan lalu lintas ke port yang benar. Panel patch mendapat skor rendah dalam kecerdasan jaringan karena tidak mengandung sirkuit elektronik, sedangkan switch mendapat skor rendah dalam independensi daya karena bergantung pada pasokan daya terus-menerus agar dapat berfungsi. Dilihat secara keseluruhan, perbandingan tersebut menggambarkan mengapa panel patch dan switch biasanya digunakan sebagai komponen pelengkap dalam sistem pengkabelan terstruktur yang sama dan bukan sebagai pengganti satu sama lain.

Bagaimana Panel Patch dan Sakelar Bekerja Sama dalam Sistem Pengkabelan Terstruktur

Dalam sistem pengkabelan terstruktur yang khas, panel patch dan switch jaringan dihubungkan secara berurutan daripada bersaing untuk pekerjaan yang sama. Jalur umum yang diikuti oleh koneksi jaringan tunggal, berdasarkan praktik umum yang dirujuk dalam pedoman pemasangan kabel terstruktur TIA/EIA-568-C dan Manual Metode Distribusi Telekomunikasi BICSI, terlihat seperti ini:

1. Pengkabelan area kerja menghubungkan perangkat, seperti komputer, ke stopkontak atau pelat muka jaringan yang dilengkapi dengan jack keystone RJ45.
2. Pengkabelan horizontal dimulai dari pelat muka tersebut kembali ke lemari pengkabelan atau ruang telekomunikasi, umumnya dalam panjang maksimum yang disarankan yaitu sekitar 100 meter.
3. Pengkabelan horizontal diakhiri di bagian belakang panel patch menggunakan metode IDC punch down, biasanya mengikuti terminasi gaya 110 atau Krone.
4. Kabel patch pendek, dilengkapi dengan ujung konektor RJ45 male, menghubungkan bagian depan port panel patch ke port pada switch jaringan terdekat.
5. Switch kemudian meneruskan data antara koneksi tersebut dan seluruh jaringan, termasuk kabel backbone yang menghubungkan beberapa ruang telekomunikasi secara bersamaan.

Pendekatan berlapis ini merupakan ide inti di balik a sistem kabel terstruktur : setiap komponen sistem pengkabelan terstruktur, termasuk panel patch, jack keystone, pelat muka, dan kabel patch, memiliki peran yang ditentukan, yang membuat solusi pengkabelan jaringan lebih mudah untuk dipelihara dan dikonfigurasi ulang dibandingkan dengan pengkabelan point-to-point ad-hoc. Saat perangkat perlu dipindahkan atau diganti, penginstal biasanya cukup mengganti kabel patch pendek di panel patch atau sakelar, alih-alih menarik kabel baru melalui dinding atau langit-langit. Bagan di bawah ini membandingkan kapasitas bandwidth di seluruh kategori kabel umum yang digunakan dengan produk kabel terstruktur.

Bagan garis ini membandingkan kapasitas bandwidth relatif yang terkait dengan tiga kategori kabel terstruktur umum yang dirujuk dalam dokumentasi TIA/EIA-568-C: Cat5e, Cat6, dan Cat6A. Pengkabelan Cat5e umumnya memiliki bandwidth sekitar 100 MHz, kabel Cat6 memperluasnya hingga sekitar 250 MHz, dan kabel Cat6A selanjutnya meningkatkan bandwidth terukur hingga sekitar 500 MHz. Karena panel patch biasanya dibuat untuk mencocokkan kategori kabel tertentu, panel patch Cat6A yang dipasangkan dengan jack keystone Cat6A dan kabel Cat6A diperlukan untuk memanfaatkan bandwidth yang lebih tinggi yang ditunjukkan di sisi kanan bagan. Mencampur kategori kabel dalam tautan yang sama, misalnya menggabungkan kabel Cat6A dengan panel patch Cat5e, umumnya membatasi seluruh tautan pada kinerja kategori berperingkat lebih rendah. Karena alasan ini, panel patch, jack keystone, pelat muka, dan kabel patch yang digunakan pada sistem pengkabelan terstruktur biasanya ditentukan ke kategori kabel yang sama untuk menjaga kinerja yang konsisten.

Di luar kategori kabel, skala keseluruhan sistem pengkabelan terstruktur juga bergantung pada ukuran fasilitas yang dihubungkan. Bagan kolom di bawah menyajikan angka referensi umum tentang bagaimana jumlah port cenderung berskala di berbagai jenis instalasi.

Bagan kolom di atas menyajikan angka referensi ilustratif untuk jumlah port umum yang digunakan di berbagai jenis instalasi kabel terstruktur, mulai dari kantor kecil hingga rak pusat data. Instalasi kantor kecil biasanya menggunakan sekitar 24 port, yang biasanya dapat dilayani oleh satu unit panel patch. Lantai kantor berukuran sedang sering kali berskala hingga 48 port, terkadang terbagi menjadi dua unit panel tempel yang dipasang di rak yang sama. Lantai perusahaan dan fasilitas yang lebih besar dapat berpindah ke kisaran 96 port, sementara rak pusat data yang menangani banyak koneksi server mungkin memerlukan 144 port atau lebih, sering kali dicapai dengan menumpuk beberapa unit panel patch berdensitas tinggi. Angka-angka ini merupakan referensi perencanaan umum dan bukan persyaratan tetap, karena jumlah port aktual yang diperlukan dalam sistem perkabelan terstruktur bergantung pada jumlah area kerja tertentu, sambungan peralatan, dan rencana pertumbuhan fasilitas.

Memilih Komponen Panel Patch: Jack Keystone, Faceplate, dan Konektor RJ45

Jack Keystone dan Pelat Muka sebagai Komponen Produk Pengkabelan Terstruktur

Panel patch jarang bekerja sendiri. Biasanya dipasangkan dengan rangkaian komponen produk perkabelan terstruktur terkait, termasuk jack keystone, pelat muka, dan kabel patch, yang bersama-sama membentuk solusi perkabelan jaringan yang lengkap. Di antara produsen jack keystone, jenis modul yang umum meliputi:

• Modul keystone jack cat6, digunakan untuk sambungan tembaga gigabit standar di stopkontak area kerja.
• Port jack keystone RJ45 kompatibel dengan sebagian besar panel patch kosong dan rumah pelat muka.
• Modul gaya Net Keystone Jack, dirancang untuk penghentian tanpa alat atau penghentian tergantung pada preferensi penginstal.
• Pelat muka jaringan dan rumah pelat muka, tersedia dalam tata letak port tunggal, port ganda, dan multi port agar sesuai dengan Port Panel Patch 24 atau konfigurasi tulang punggung yang lebih besar.

Produsen pelat muka umumnya menawarkan opsi pemasangan rata dan pelat muka pemasangan di permukaan, sehingga jack keystone yang sama dapat dipasang di dinding kering, di kotak lantai yang ditinggikan, atau di permukaan dinding, tergantung pada jenis bangunan. Karena pelat muka hanyalah wadah untuk satu atau lebih jack keystone, kinerja kelistrikan sebenarnya dari sambungan masih bergantung pada pencocokan jack keystone pelat muka dengan kategori kabel yang sama yang digunakan oleh panel patch dan kabel di belakangnya.

Mencocokkan Port Panel Patch Dengan Konektor RJ45 dan Kabel Patch

Di bagian depan panel patch, setiap port menerima konektor RJ45 standar. Kabel patch yang digunakan untuk membuat sambungan ini, kadang-kadang disebut dengan singkatan sebagai Tambalan Panel Tambalan , adalah kabel pendek yang diakhiri pabrik atau lapangan yang dilengkapi dengan konektor jantan RJ45 di setiap ujungnya. Produsen konektor RJ45 biasanya memproduksi konektor ini agar sesuai dengan spesifikasi Cat5e, Cat6, atau Cat6A, dan memilih konektor yang diberi peringkat untuk kategori yang sama dengan panel patch dan jack keystone membantu menghindari kemacetan yang tidak diinginkan pada tautan. Perlu dicatat bahwa istilah panel patch juga muncul dalam konteks yang tidak terkait, seperti panel patch untuk sistem audio mobil, yang mengacu pada panel distribusi kabel amplifier di kendaraan; bahwa penggunaan tersebut tidak terkait dengan panel patch kabel terstruktur jaringan yang dijelaskan dalam panduan ini. Bekerja sama dengan produsen Patch Panel mapan yang juga memproduksi jack keystone, pelat muka, dan konektor RJ45 yang cocok dapat menyederhanakan pengadaan, karena kategori kabel, kode warna, dan gaya terminasi cenderung konsisten di seluruh sistem kabel terstruktur.

Tampilan Isometrik: Anatomi Panel Patch yang Dipasang di Rak

Diagram isometrik di atas adalah ilustrasi skema sederhana dari panel tempel yang dipasang di rak, yang dimaksudkan untuk menunjukkan tata letak umum komponen utamanya daripada gambar teknis pasti dari model tertentu. Bagian depan panel berisi deretan port jack keystone, yang merupakan tempat kabel jaringan individual diakhiri menggunakan konektor jack keystone RJ45. Braket pemasangan di sepanjang sisi panel memungkinkannya dipasang ke rak peralatan standar 19 inci, menjaga panel tetap sejajar dengan peralatan lain yang dipasang di rak seperti sakelar jaringan. Di sisi belakang panel, terminal pelubang IDC, biasanya mengikuti metode terminasi gaya 110 atau Krone, digunakan untuk menghubungkan kabel horizontal masuk ke setiap port jack keystone. Label atau strip ID di dekat port depan biasanya disertakan sehingga setiap port dapat diberi nomor, yang membantu manajemen kabel dan pemecahan masalah setelah panel patch dipasang dalam sistem pengkabelan terstruktur langsung.

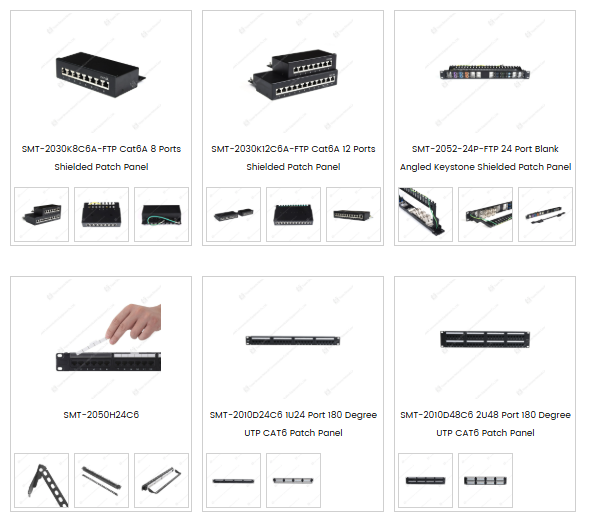

Foto di bawah menunjukkan rangkaian perwakilan panel patch dan komponen pelat muka.

Foto di atas menunjukkan berbagai panel patch dan komponen pelat muka, termasuk panel patch Cat6A berpelindung dalam konfigurasi 8 port dan 12 port, panel patch berpelindung keystone miring kosong 24 port, dan panel patch UTP Cat6 dalam konfigurasi 24 port dan 48 port 180 derajat. Model panel patch kosong menerima jack keystone individual sesuai pilihan penginstal, yang memungkinkan sasis panel patch tunggal mendukung berbagai jenis jack, seperti jack keystone Cat6 atau adaptor serat, dalam ruang rak yang sama. Produk bergaya kotak panel patch, ditampilkan di samping unit yang dipasang di rak, biasanya digunakan untuk instalasi yang lebih kecil di mana hanya segelintir jaringan yang perlu diatur di luar rak peralatan lengkap. Di seluruh format panel patch ini, port jack keystone RJ45 tetap menjadi titik terminasi umum untuk kabel berstruktur tembaga standar, sedangkan bagian belakang setiap unit umumnya menerima terminasi punch down IDC untuk jalur kabel masuk. Memilih antara opsi panel patch 8 port, 12 port, 24 port, dan 48 port umumnya bergantung pada jumlah penurunan kabel yang diakhiri di rak atau lemari kabel tertentu.

Tentang Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. adalah produsen yang berfokus pada komponen sistem kabel terstruktur dan produk serat optik, yang mencakup desain, pengembangan, penjualan, dan layanan. Beroperasi selama hampir 20 tahun, perusahaan ini mengelola jalur produksi untuk jack keystone, panel patch, pelat muka, dan produk kabel terstruktur lainnya yang digunakan dalam pemasangan kabel terstruktur, komunikasi jaringan, dan aplikasi rumah pintar. Pengaturan manufaktur mencakup jalur produksi reguler dan kustomisasi, serta peralatan cetak injeksi otomatis dan semi-otomatis, yang mendukung produksi tahunan yang stabil dalam kisaran beberapa juta unit.

Tim penelitian dan pengembangan yang terdiri lebih dari 10 insinyur dan lebih dari 30 staf teknis penuh waktu bekerja pada kontrol kualitas dan pembaruan produk, mendukung konsistensi panel patch, jack keystone, dan manufaktur pelat muka mulai dari tahap desain dan seterusnya. Sebagai pemasok di antara produsen sistem kabel terstruktur, Simante melayani pelanggan di seluruh wilayah termasuk Eropa, Australia, Afrika, Timur Tengah, dan Asia Tenggara, dan juga mengambil bagian dalam kerja sama OEM dan ODM yang melibatkan panel patch, jack keystone, dan komponen pelat muka, selain panel patch jaringan keystone 12, 24, dan 48 port khusus dalam desain 90 derajat dan 180 derajat di seluruh kategori CAT5E, CAT6, dan CAT6A.

Pertanyaan yang Sering Diajukan Tentang Panel Patch dan Sakelar

Q1. Apa perbedaan utama antara panel patch dan switch?

Panel patch adalah perangkat pasif yang mengatur dan mengakhiri pengkabelan terstruktur, sedangkan switch adalah perangkat jaringan aktif yang memproses dan mengarahkan lalu lintas data antar port yang terhubung.

Q2. Apakah saya memerlukan panel patch dan switch dalam pengaturan jaringan?

Di sebagian besar sistem pengkabelan terstruktur, ya. Panel patch mengakhiri rangkaian kabel horizontal, dan kabel patch pendek kemudian menghubungkan port panel patch tertentu ke sakelar, memisahkan manajemen kabel dari peralatan jaringan aktif.

Q3. Berapa jumlah port yang umumnya tersedia untuk panel patch?

Panel patch biasanya hadir dalam konfigurasi 8, 12, 24, dan 48 port, dengan model Patch Panel 24 Port dan 48 port yang banyak digunakan di lingkungan kantor dan ruang telekomunikasi.

Q4. Bisakah panel patch digunakan tanpa sakelar?

Panel patch saja tidak menyediakan konektivitas jaringan, karena hanya mengatur pemasangan kabel. Switch, router, atau peralatan aktif lainnya masih diperlukan di satu sisi panel patch untuk memungkinkan transmisi data.

Q5. Apa perbedaan antara jack keystone RJ45 dan konektor RJ45 male yang digunakan dengan panel patch?

Soket keystone adalah port RJ45 betina yang dipasang di panel patch dan pelat muka untuk terminasi kabel, sedangkan konektor jantan RJ45 adalah ujung konektor pada kabel patch yang dimasukkan ke port jack keystone tersebut atau ke port switch.
