Sistem pengkabelan terstruktur adalah infrastruktur jaringan stdanar yang menggunakan panel patch, jack keystone, pelat muka, dan konektor untuk mengatur koneksi suara, data, dan serat optik di dalam gedung atau pusat data. Daripada menjalankan kabel individual langsung ke perangkat akhir, sistem pengkabelan terstruktur merutekan pengkabelan ke titik distribusi terpusat, seperti panel patch atau panel distribusi serat, di mana sambungan dapat diuji, diatur ulang, atau diperluas tanpa mengganggu seluruh jaringan. Pendekatan ini ditentukan oleh standar yang direferensikan secara luas, termasuk ANSI/TIA-568 and ISO/IEC 11801 , yang menentukan persyaratan kinerja untuk kategori tembaga seperti kucing5e, Kucing6 dan Cat6a, serta kriteria pengujian yang direferensikan untuk konektor serat optik. Sistem pengkabelan terstruktur yang terencana dengan baik biasanya menggabungkan solusi pengkabelan jaringan yang dibangun dari panel patch tembaga, jack keystone RJ45, pelat muka jaringan, dan panel patch serat optik, semuanya bekerja sama untuk mendukung lalu lintas Ethernet, suara dan video. Karena komponen-komponen ini umumnya mengikuti standar mekanis umum, produk kabel terstruktur dari proses produksi yang berbeda biasanya dapat dicampur dalam rak atau penutup dinding yang sama, sehingga menyederhanakan pemeliharaan jangka panjang dan peningkatan di masa mendatang.
Panel patch serat optik memainkan peran sentral dalam kerangka ini setiap kali jaringan perlu melampaui batas panjang kabel tembaga atau memerlukan bandwidth tambahan untuk link backbone dan pusat data. Panel patch serat optik, terkadang disebut panel patch ODF atau panel distribusi serat, adalah titik di mana kabel serat optik yang masuk disambung atau dihubungkan ke kabel patch yang dilanjutkan ke switch, server, atau peralatan jaringan lainnya. Bagian di bawah ini membahas bagaimana komponen pengkabelan terstruktur dipilih, bagaimana panel patch serat optik biasanya dikonfigurasi, dan praktik pemasangan apa yang membantu menjaga segmen tembaga dan serat optik dari solusi pengkabelan jaringan berjalan dengan andal dari waktu ke waktu.
Komponen Inti dari Sistem Pengkabelan Terstruktur
Sistem pengkabelan terstruktur umumnya disusun ke dalam sejumlah kecil kategori komponen, masing-masing diproduksi untuk memenuhi persyaratan mekanis dan kelistrikan yang ditentukan. Tabel di bawah ini merangkum komponen sistem pengkabelan terstruktur utama yang dirujuk di seluruh artikel ini, termasuk jenis panel patch, jack keystone, pelat muka, dan perangkat keras konektor. Memahami peran setiap komponen produk kabel terstruktur membantu pemasang memilih komponen yang kompatibel dan membantu manajer fasilitas merencanakan kapasitas untuk pertumbuhan di masa depan. Di sebagian besar instalasi komersial, komponen-komponen ini digabungkan di dalam wadah pemasangan di dinding atau di rak, dengan kabel disalurkan melalui baki manajemen khusus untuk mengurangi ketegangan pada konektor.
| Komponen | Fungsi Khas | Varian Umum |
|---|---|---|
| Panel Tambalan | Menyediakan titik terminasi tetap untuk pemasangan kabel horizontal dan memungkinkan konfigurasi ulang cepat menggunakan kabel patch | Panel patch kosong, panel patch cat6, panel patch serat optik, panel ODF |
| Jack Batu Kunci | Mengakhiri rangkaian kabel individual pada panel patch atau ujung pelat muka dan masuk ke bukaan keystone standar | Jack keystone cat6, jack keystone rj45, versi berpelindung dan tanpa pelindung |
| Pelat muka | Tempatkan satu atau lebih jack keystone di stopkontak atau area kerja di ujung jalur pemasangan kabel | Pelat muka jaringan port tunggal, port ganda, dan multi port |
| Konektor RJ45 | Mengakhiri kabel tembaga pasangan terpilin untuk koneksi ke jack keystone, port panel patch, atau perangkat jaringan | Konektor jantan RJ45, konektor RJ45 terlindung |
| Panel Patch Serat Optik / ODF | Mengatur dan melindungi sambungan atau konektor serat, menyediakan antarmuka antara serat tanaman luar dan kabel patch | 12 hingga 96 panel inti, tipe adaptor SC, LC, FC dan ST |
Desain Panel Patch Serat Optik, Konfigurasi Port, dan Opsi Pemasangan Rak
Panel patch serat optik dan kerangka distribusi optik, sering disingkat menjadi panel ODF, menggambarkan peralatan terkait erat yang digunakan untuk mengatur sambungan serat, meskipun istilah tersebut terkadang digunakan sedikit berbeda antar wilayah dan pemasok. Dalam penggunaan umum, panel patch serat mengacu pada dudukan rak kompak atau penutup dinding yang menampung sejumlah port, biasanya digunakan di dalam ruang telekomunikasi, lemari distribusi lantai, atau pusat data kecil. Panel ODF biasanya menggambarkan bingkai yang lebih besar, seringkali dengan beberapa baki yang dapat dilepas, digunakan di kantor pusat, headend, atau pusat data yang lebih besar untuk mengelola jumlah serat yang lebih tinggi. Baik ODF serat maupun panel serat standar memiliki fungsi dasar yang sama, yaitu melindungi sambungan fusi atau serat terkoneksi, mendistribusikan inti serat masuk dan keluar, dan menyediakan titik berlabel yang stabil untuk pengujian dan penambalan. Karena terminologinya berbeda-beda, pembeli yang mengevaluasi panel distribusi fiber umumnya disarankan untuk mengonfirmasi jumlah port, konfigurasi baki, dan jenis konektor daripada hanya mengandalkan nama produk saja.
Panel patch serat optik umumnya diproduksi dalam konfigurasi 12, 24, 48 dan 96 inti, dengan beberapa desain panel patch serat optik kepadatan tinggi mendukung jumlah yang lebih tinggi untuk aplikasi pusat data. Jumlah port biasanya disesuaikan dengan tinggi unit rak pada enclosure, karena setiap 1U ruang rak biasanya dapat menampung sejumlah posisi adaptor yang ditentukan, bergantung pada jenis adaptor dan desain baki. Panel patch serat optik 24 port adalah pilihan umum untuk ruang telekomunikasi yang lebih kecil dan titik distribusi FTTH, sementara jumlah port yang lebih tinggi lebih sering dipilih untuk aplikasi tulang punggung pusat data dan kantor pusat. Desain panel patch serat optik yang dipasang di rak ditujukan untuk pemasangan di rak peralatan standar 19 inci, sedangkan versi pemasangan di dinding digunakan di ruangan yang lebih kecil seperti kotak distribusi lantai atau titik akses FTTH di mana rak penuh tidak praktis.

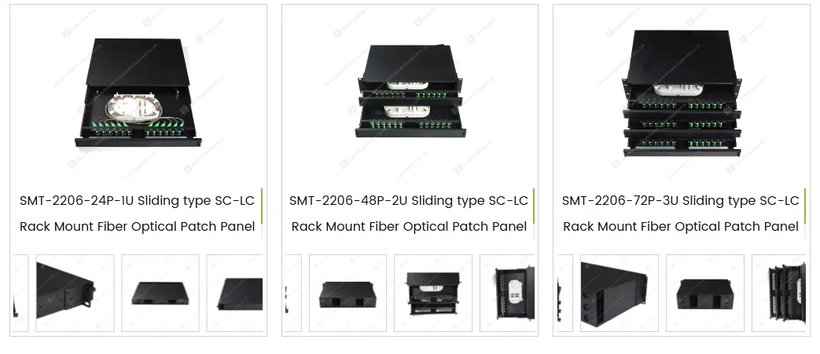

Foto di atas menunjukkan seri panel patch serat optik yang dipasang di rak yang diproduksi oleh Yuyao Simante Network Communication Equipment Co., Ltd, yang mengilustrasikan bagaimana jumlah port berskala dengan tinggi enclosure. Versi 1U menampung 24 port, versi 2U menampung 48 port, dan versi 3U menampung 72 port, mengikuti desain laci geser yang memungkinkan baki depan memanjang ke luar untuk penyambungan, penambalan, dan pemeliharaan tanpa melepas panel dari rak. Setiap unit menggunakan adaptor SC atau LC yang dipasang di panel depan, dengan baki sambungan dan fitur manajemen serat yang ditempatkan di dalam laci untuk membantu melindungi radius tikungan serat dan mengurangi risiko kerusakan serat selama servis. Jenis panel patch serat SC LC tipe geser ODF ini dimaksudkan untuk menyederhanakan pemindahan, penambahan, dan perubahan dalam lingkungan di mana teknisi memerlukan akses fisik berulang ke sambungan dan konektor. Produk panel patch serat optik yang dipasang di rak semacam ini biasanya dipasang di ruang telekomunikasi, pusat data, kantor pusat ISP, dan titik distribusi FTTH yang memerlukan terminasi serat yang terorganisir dan dapat diservis.
Kinerja Bandwidth Kategori Kabel Tembaga yang Digunakan dengan Jack Keystone dan Panel Patch
Kinerja kabel terstruktur tembaga ditentukan oleh peringkat kategori yang ditetapkan berdasarkan ANSI/TIA-568 dan ISO/IEC 11801, yang menentukan bandwidth frekuensi minimum untuk setiap kabel dan kategori perangkat keras penghubung. Menurut standar ini, pemasangan kabel Kategori 5e dinilai 100MHz , Pengkabelan Kategori 6 dinilai 250MHz , Pengkabelan kategori 6a dinilai 500MHz , dan pemasangan kabel Kategori 8 dinilai 2000MHz . Karena panel patch, jack keystone Cat6, dan jack keystone RJ45 semuanya merupakan bagian dari saluran yang sama, setiap komponen dalam tautan, mulai dari port cat6 panel patch hingga terminasi jack keystone cat6 hingga konektor laki-laki RJ45 di ujung peralatan, harus memenuhi atau melampaui peringkat kategori agar tautan berfungsi sebagaimana mestinya. Bagan di bawah mengilustrasikan bagaimana kapasitas bandwidth meningkat di seluruh kategori ini, yang membantu menjelaskan mengapa banyak desain solusi pemasangan kabel jaringan perusahaan telah beralih ke perangkat keras Kategori 6 dan Kategori 6a untuk instalasi baru. Memilih perangkat keras panel patch dan jack keystone yang diberi peringkat untuk kategori yang sama atau lebih tinggi daripada kabel yang dipasang adalah praktik yang diikuti secara luas di antara produsen dan pemasang produk kabel terstruktur, karena komponen yang tidak cocok dapat membatasi bandwidth yang dapat dicapai dari seluruh tautan.
Bagan di atas membandingkan peringkat bandwidth minimum dari empat kategori kabel tembaga umum sebagaimana ditentukan oleh ANSI/TIA-568 dan dokumentasi ISO/IEC 11801 terkait. Kategori 5e, masih ditemukan di banyak instalasi kantor lama, mendukung bandwidth 100 MHz dan umumnya dikaitkan dengan Gigabit Ethernet pada panjang kabel standar. Kategori 6 menggandakan angka tersebut menjadi 250 MHz dan dapat mendukung 10 Gigabit Ethernet melalui panjang saluran yang lebih pendek, yang merupakan salah satu alasan perangkat keras jack keystone Cat6 dan panel patch cat6 tetap banyak ditentukan dalam proyek solusi pemasangan kabel jaringan baru. Kategori 6a memperluas bandwidth hingga 500 MHz dan menambahkan kontrol yang lebih ketat terhadap alien crosstalk, memungkinkan 10 Gigabit Ethernet berjalan pada panjang saluran 100 meter penuh yang diizinkan oleh standar. Kategori 8, dengan frekuensi 2000 MHz, ditujukan terutama untuk koneksi pusat data yang sangat pendek dibandingkan pemasangan kabel kantor pada umumnya. Karena kebutuhan bandwidth cenderung meningkat seiring dengan peningkatan jaringan, banyak manajer fasilitas mencari produsen panel patch dan jack keystone yang lini produknya menawarkan jalur peningkatan yang jelas dari perangkat keras Cat6 ke Cat6a dalam jangkauan yang sama.
Tipe Konektor untuk Panel Patch Fiber Optic: SC, LC, FC dan ST
Panel patch serat optik dibuat berdasarkan sejumlah kecil jenis konektor dan adaptor standar, paling umum SC, LC, FC, dan ST. Konektor SC menggunakan mekanisme kait dorong tarik dan ferrule 2,5 milimeter yang relatif besar, dan tetap umum dalam aplikasi panel distribusi serat telekomunikasi dan perusahaan. Konektor LC menggunakan ferrule 1,25 milimeter yang lebih kecil dengan gaya kait serupa, yang memungkinkan kepadatan port dua kali lipat dari konektor SC dalam lebar panel yang sama, menjadikan LC sering menjadi pilihan untuk desain pusat data panel patch serat optik kepadatan tinggi. Konektor FC menggunakan kopling berulir yang menyediakan sambungan mekanis yang aman dan masih ditentukan di beberapa pabrik luar dan lingkungan pengujian yang mengutamakan ketahanan getaran. Konektor ST menggunakan mekanisme kunci pelintir pegas dan secara historis umum pada penerapan panel patch serat optik multimode awal, meskipun proyek yang lebih baru lebih sering menentukan perangkat keras SC atau LC.
Kinerja optik untuk jenis konektor ini biasanya dievaluasi berdasarkan kriteria yang dirujuk dalam Telcordia GR-326-CORE dan IEC 61753-1, yang menjelaskan metode pengujian untuk kehilangan penyisipan, kehilangan pengembalian, dan ketahanan mekanis konektor serat optik mode tunggal. Tolok ukur industri yang dipublikasikan dan dirujuk ke beberapa produsen konektor biasanya menggambarkan kerugian penyisipan maksimum yang khas dalam kisaran sekitar 0,2 hingga 0,3 dB untuk konektor SC, LC, dan FC yang dihentikan pabrik dalam kondisi perkawinan normal. Performa return loss sering kali diukur pada 50 dB atau lebih tinggi untuk konektor poles UPC dan 60 dB atau lebih tinggi untuk konektor poles APC, berdasarkan kategori sumber terbitan yang sama. Daya tahan mekanis sering kali diukur pada minimal 500 siklus perkawinan dalam pengujian ketahanan gaya Telcordia GR-326-CORE. Angka-angka ini mewakili tolok ukur industri yang umum direferensikan dan bukan nilai jaminan untuk produk tertentu, karena kinerja aktual dapat bervariasi menurut produsen, kualitas ferrule, dan penanganan di lapangan.
Bagan di atas menyajikan tolok ukur kerugian penyisipan maksimum yang umum direferensikan dalam desibel untuk jenis konektor SC, LC, FC, dan ST, berdasarkan kriteria pengujian industri yang dipublikasikan seperti Telcordia GR-326-CORE. Konektor SC, LC dan FC sering dikaitkan dengan tolok ukur kerugian penyisipan maksimum mendekati 0,3 dB bila diakhiri dengan benar dan dikawinkan dalam kondisi normal. Konektor ST, yang mengandalkan kopling kunci putar daripada antarmuka dorong tarik atau berulir, lebih sering dikaitkan dengan tolok ukur tipikal yang sedikit lebih tinggi mendekati 0,5 dB karena perbedaan toleransi penyelarasan. Kehilangan penyisipan yang lebih rendah secara umum berarti lebih sedikit sinyal optik yang hilang pada setiap titik koneksi, yang menjadi lebih signifikan dalam aplikasi serat ODF dan panel distribusi serat yang mencakup beberapa titik sambungan dan patch sepanjang satu tautan. Angka-angka ini merupakan tolok ukur umum industri dan bukan spesifikasi yang dijamin untuk kumpulan konektor tertentu, dan hasil sebenarnya bergantung pada kualitas pemoles ferrule, praktik pembersihan, dan jumlah siklus perkawinan. Perancang jaringan yang merencanakan panel patch serat untuk jangka panjang, atau tata letak pusat data panel patch serat optik kepadatan tinggi, sering kali memperhitungkan kerugian penyisipan kumulatif di semua titik koneksi ke dalam perhitungan anggaran tautan mereka secara keseluruhan.
Kepadatan Port yang Dapat Diskalakan dalam Desain Panel Patch Serat Optik Rack Mount
Penutup panel patch serat optik yang dipasang di rak biasanya berukuran dalam unit rak standar, biasanya disingkat 1U, 2U, atau 3U, dengan penskalaan jumlah port sesuai dengan berapa banyak posisi adaptor dan baki sambungan yang muat di dalam setiap unit ruang rak vertikal. Seri panel patch serat optik baki geser yang dirujuk sebelumnya dalam artikel ini mengikuti pola ini, menawarkan konfigurasi 24 port dalam wadah 1U, konfigurasi 48 port dalam wadah 2U, dan konfigurasi 72 port dalam wadah 3U. Penskalaan semacam ini memungkinkan fasilitas untuk merencanakan kapasitas pemasangan kabel terlebih dahulu, memilih panel patch serat optik pemasangan rak 24 port untuk ruang telekomunikasi yang lebih kecil atau panel jumlah port yang lebih tinggi untuk tulang punggung pusat data tanpa mengubah keseluruhan desain panel atau jenis adaptor. Karena setiap unit rak tambahan menambah jumlah port yang proporsional dalam desain ini, perencana dapat memperkirakan kebutuhan kapasitas di masa depan berdasarkan anggaran ruang rak daripada mengevaluasi lini produk panel serat yang berbeda untuk setiap ukuran proyek.
Bagan di atas menunjukkan skala jumlah port dengan tinggi unit rak untuk seri panel patch serat optik baki geser yang representatif, berdasarkan konfigurasi 1U, 2U, dan 3U yang dirujuk dalam artikel ini. Enklosur 1U menampung 24 port, enklosur 2U menampung 48 port, dan enklosur 3U menampung 72 port, mencerminkan peningkatan proporsional sebesar 24 port untuk setiap unit rak tambahan tinggi dalam desain laci geser khusus ini. Penskalaan yang dapat diprediksi semacam ini berguna ketika membandingkan opsi panel patch serat dengan gaya panel alternatif yang mungkin mengemas port dengan kurang efisien atau tidak memiliki baki geser untuk akses sambungan. Fasilitas dengan ruang rak yang terbatas sering kali mendukung kepadatan port yang lebih tinggi per unit rak, karena hal ini mengurangi jumlah penutup yang diperlukan untuk menghentikan jumlah serat tertentu. Pada saat yang sama, panel dengan kepadatan port yang sangat tinggi memerlukan manajemen serat internal yang cermat untuk membantu mempertahankan radius tekukan minimum, sehingga jumlah port hanyalah salah satu faktor yang harus dipertimbangkan selain desain baki sambungan dan fitur perutean kabel saat memilih panel distribusi serat.
Tren Industri yang Membentuk Penerapan Kabel Terstruktur dan Distribusi Serat
Permintaan terhadap komponen sistem perkabelan terstruktur, termasuk panel patch, jack keystone, dan panel patch serat optik, telah terbentuk dalam beberapa tahun terakhir dengan terus memperluas pusat data, infrastruktur cloud, dan penerapan fiber to the home. Menurut salah satu laporan riset pasar industri, pasar kabel terstruktur global diperkirakan melebihi 20 miliar dolar Amerika Serikat pada tahun 2025, dengan proyeksi tingkat pertumbuhan tahunan gabungan mendekati 8 persen pada pertengahan tahun 2030-an, yang sebagian besar disebabkan oleh perluasan pusat data dan infrastruktur cloud. Kategori analisis pasar yang sama mencatat bahwa aplikasi jaringan area lokal secara historis menyumbang sebagian besar volume pemasangan kabel terstruktur berdasarkan pendapatan, sementara aplikasi pusat data mewakili salah satu segmen yang tumbuh paling cepat seiring dengan terus memperluas kapasitas server dan penyimpanan. Program fiber to the home juga berkontribusi terhadap permintaan solusi panel distribusi serat FTTH, karena setiap sambungan pelanggan baru biasanya memerlukan titik sambungan atau patch khusus pada panel distribusi antara serat pabrik luar dan lokasi pelanggan. Tren ini menunjukkan bahwa produk kabel terstruktur yang berfokus pada tembaga, seperti jack keystone Cat6 dan perangkat keras panel patch, serta produk panel patch serat optik kemungkinan akan tetap relevan karena jaringan terus berkembang di segmen tembaga dan serat secara paralel.
Bagan di atas mengilustrasikan perkiraan distribusi penerapan kabel terstruktur berdasarkan kategori aplikasi, berdasarkan perkiraan riset pasar yang dipublikasikan, bukan berdasarkan sensus global tunggal yang terverifikasi. Penyebaran jaringan area lokal, yang mencakup lingkungan kantor dan perusahaan pada umumnya, secara historis mewakili bagian terbesar dari volume pemasangan kabel terstruktur, konsisten dengan kehadiran luas panel patch, jack keystone, dan pelat muka di seluruh bangunan komersial biasa. Aplikasi pusat data mewakili pangsa yang lebih kecil namun umumnya tumbuh lebih cepat, mencerminkan peralihan ke ruang server dengan kepadatan lebih tinggi dan infrastruktur cloud yang seringkali lebih bergantung pada panel patch serat optik dan produk panel distribusi serat kepadatan tinggi. Sisanya mencakup aplikasi lain seperti lingkungan industri, perumahan, dan telekomunikasi khusus, yang sangat bervariasi menurut wilayah dan jenis proyek. Karena perkiraan pasar berbeda antar penyedia penelitian, persentase yang ditampilkan di sini harus dibaca sebagai ilustrasi umum skala relatif dan bukan angka pasti untuk tahun atau wilayah tertentu. Pola umum ini adalah salah satu alasan mengapa banyak produsen produk kabel terstruktur mempertahankan lini produk paralel yang mencakup panel patch tembaga dan perangkat keras jack keystone bersama dengan panel patch serat optik dan produk panel ODF.
Praktik Pemasangan Panel Patch, Pelat Muka, dan Jack Keystone
Pemasangan komponen sistem pengkabelan terstruktur umumnya mengikuti urutan yang sama baik proyek tersebut melibatkan panel patch tembaga, pelat muka jaringan, atau panel patch serat optik, meskipun metode terminasi spesifiknya berbeda antara media tembaga dan serat. Langkah-langkah di bawah ini menjelaskan urutan pemasangan umum yang biasanya diikuti dalam proyek pemasangan kabel komersial, meskipun kode lokal, instruksi produsen kabel, dan spesifikasi proyek harus selalu diprioritaskan di atas gambaran umum apa pun.
- Rencanakan rute kabel dan beri label pada kedua ujung setiap rangkaian kabel sebelum pemasangan dimulai, sehingga sambungan pada port cat6 panel patch atau adaptor panel serat cocok dengan pelat muka jaringan atau stopkontak jaringan yang sesuai.
- Pasang panel tambalan, pelat pengisi panel tambalan kosong, dan perangkat keras manajemen kabel di dalam rak atau penutup dinding, sisakan ruang yang cukup untuk radius tekukan kabel di sisi belakang panel.
- Putuskan setiap kabel tembaga ke dalam jack keystone Cat6 atau jack keystone RJ45 menggunakan alat terminasi yang ditentukan oleh produsen jack, kemudian pasang jack keystone yang telah selesai ke dalam panel patch atau bukaan pelat muka jaringan.
- Untuk panel patch serat optik, arahkan serat yang masuk ke dalam baki sambungan atau posisi adaptor, selesaikan penyambungan atau konektor fusi, dan letakkan kelebihan panjang serat di dalam baki untuk membantu mempertahankan radius tekukan minimum yang ditentukan untuk jenis kabel.
- Uji setiap sambungan yang telah selesai dengan penguji sertifikasi kabel atau set uji kehilangan optik yang sesuai sebelum menyambungkan sambungan ke layanan, dan catat hasilnya untuk referensi di masa mendatang.
- Beri label bagian depan panel patch, pelat muka, dan port panel serat dengan jelas, sesuai dengan dokumentasi yang dibuat selama tahap perencanaan.
Pertimbangan Kompatibilitas untuk Komponen Kabel Serat dan Tembaga
Karena komponen sistem perkabelan terstruktur diproduksi oleh banyak pabrikan berbeda, kompatibilitas umumnya dipertahankan melalui kepatuhan terhadap standar mekanis dan kelistrikan umum, bukan melalui desain eksklusif tunggal. Jack keystone, baik digambarkan sebagai jack keystone Cat6 atau jack keystone rj45 umum, dibuat dengan tapak keystone standar, sehingga jack dari lini komponen produk kabel terstruktur yang berbeda umumnya dapat dimasukkan ke dalam panel patch atau bukaan pelat muka jaringan yang sama. Dalam aplikasi serat, kompatibilitas dipusatkan pada jenis adaptor dan konektor, bukan pada tapak dasar, sehingga panel patch serat optik yang diisi dengan adaptor SC umumnya kompatibel dengan kabel patch dan kuncir yang diakhiri SC, sedangkan panel yang diisi LC memerlukan kabel yang diakhiri LC, terlepas dari produsen panel serat mana yang memproduksi enklosur tersebut. Pembeli yang mengevaluasi pemasok panel patch serat optik, produsen panel patch ODF, atau pabrik panel patch serat rak untuk proyek baru umumnya disarankan untuk mengonfirmasi jenis adaptor, jumlah port, dan tinggi unit rak terhadap pabrik pemasangan kabel yang ada sebelum melakukan pemesanan, karena jenis konektor yang tidak cocok tidak dapat dikawinkan tanpa konversi adaptor. Mengonfirmasi detail ini terlebih dahulu membantu menghindari pengerjaan ulang dan mendukung transisi yang lebih lancar ketika memperluas solusi pemasangan kabel jaringan yang ada dengan panel patch tambahan, jack keystone, atau kapasitas panel patch serat optik.
Tentang Yuyao Simante Network Communication Equipment Co., Ltd
Yuyao Simante Network Communication Equipment Co, Ltd adalah produsen profesional solusi pemasangan kabel jaringan dan produk serat optik, mengintegrasikan desain, pengembangan, penjualan, dan layanan. Dalam hampir 20 tahun pelayanannya, perusahaan ini berfokus pada pemenuhan kebutuhan pelanggan melalui keahlian teknik terapan, yang bertujuan untuk memberikan nilai kepada pelanggan sejak tahap awal komunikasi proyek. Berdasarkan sistem penelitian dan pengembangan yang matang, stabilitas kualitas produk ditangani mulai dari tahap desain. Perusahaan ini memiliki tim teknis yang terdiri lebih dari 10 insinyur dan lebih dari 30 staf teknis penuh waktu yang terus memberikan kontribusi masukan profesional terhadap peningkatan kualitas dan pembaruan produk, termasuk panel patch serat optik, jack keystone, panel patch, dan lini produk pelat muka yang dirujuk dalam artikel ini.
Pertanyaan yang Sering Diajukan
| Pertanyaan | Jawaban |
|---|---|
| Q1. Apa perbedaan antara panel patch serat optik dan panel ODF | Istilah tersebut menggambarkan peralatan serupa, meskipun panel patch serat optik biasanya mengacu pada panel yang lebih kecil yang digunakan di ruang telekomunikasi atau titik distribusi FTTH, sedangkan panel ODF biasanya menggambarkan bingkai yang lebih besar dengan beberapa baki yang digunakan di kantor pusat atau pusat data yang lebih besar. Keduanya menjalankan fungsi inti yang sama yaitu mengatur dan melindungi koneksi serat. |
| Q2. Bagaimana cara memilih antara konektor SC dan LC untuk panel patch serat | Pilihannya umumnya bergantung pada kepadatan port yang diperlukan dan kompatibilitas dengan kabel patch yang ada. Konektor LC memungkinkan lebih banyak port dalam lebar panel yang sama karena ukuran ferrule yang lebih kecil, sementara konektor SC tetap umum digunakan jika infrastruktur yang ada sudah menggunakan kabel terminasi SC. |
| Q3. Haruskah saya memilih panel distribusi serat yang dipasang di rak atau dipasang di dinding | Panel pemasangan di rak umumnya cocok untuk pemasangan dengan rak peralatan berukuran 19 inci yang sudah ada, seperti pusat data dan ruang telekomunikasi, sedangkan panel pemasangan di dinding lebih sering digunakan di ruangan yang lebih kecil seperti titik akses FTTH atau kotak distribusi lantai di mana rak lengkap tidak tersedia. |
| Q4. Dapatkah jack keystone Cat6 digunakan dengan panel patch Cat6a | Jack keystone Cat6 umumnya dapat dimasukkan secara fisik ke dalam bukaan panel patch berperingkat Cat6a, namun tautan keseluruhan biasanya hanya akan mencapai kinerja bandwidth tingkat Cat6, karena kinerja saluran dibatasi oleh komponen berperingkat terendah di jalur tersebut. |
