Tujuan Manajer Kabel
SEBUAH Manajer Kabel adalah aksesori perangkat keras yang dirancang untuk mengatur, merutekan, dan mengamankan kabel di dalam rak server atau penutup jaringan. Untuk menggunakannya, Anda cukup merutekan kabel Ethernet, fiber, atau kabel daya melalui saluran horizontal atau vertikal yang ditentukan, mengamankannya dengan tali pengait atau jari yang terintegrasi untuk menjaga radius tekukan dan aliran udara yang tepat. Untuk memasangnya, pasang pengelola kabel ke rel pemasangan vertikal rak server Anda menggunakan mur dan sekrup sangkar yang disertakan, biasanya menempati ruang vertikal 1U (1,75 inci) untuk pengelola horizontal atau dipasang ke rel samping untuk unit vertikal.
Tujuan utamanya ada dua: untuk mencegah degradasi sinyal yang disebabkan oleh tikungan tajam atau interferensi elektromagnetik dan untuk memaksimalkan efisiensi pendinginan dengan menghilangkan hambatan aliran udara yang disebabkan oleh kabel yang kusut . Di pusat data dengan kepadatan tinggi, manajemen kabel yang tepat dapat mengurangi biaya pendinginan hingga 15% dan memangkas waktu pemecahan masalah hingga lebih dari 50%.
Cara Menggunakan Cable Manager: Pdanuan Praktis
Menggunakan pengelola kabel secara efektif lebih dari sekadar memasukkan kabel ke dalam saluran. Ini melibatkan perencanaan strategis untuk memastikan skalabilitas, kemudahan servis, dan integritas jaringan. Di bawah ini adalah langkah-langkah praktis untuk memanfaatkan pengelola kabel horizontal dan vertikal.

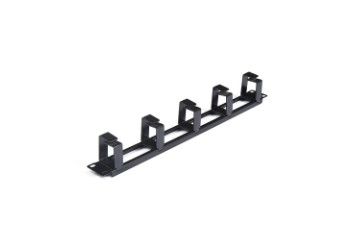

Manajer Kabel Horisontal (1U atau 2U)
Biasanya dipasang di antara panel patch atau sakelar, manajer horizontal bertindak sebagai titik distribusi utama untuk patching sisi depan.
- Perutean: Jalankan kabel patch dari port switch melalui "jari" depan manajer atau saluran tertutup. Pastikan kabel keluar dari pengelola langsung ke port panel patch yang berdekatan untuk meminimalkan kendur yang terlihat.
- Perlindungan Radius Tikungan: Untuk kabel serat optik, pastikan radius tekukan tidak kurang dari 30 mm (1,18 inci). Gunakan gulungan khusus atau jari melengkung yang disediakan oleh pengelola untuk mempertahankan radius ini. Melebihi radius tikungan dapat menyebabkan tikungan mikro, meningkatkan redaman hingga 0,5 dB per kejadian.
- Pemisahan: Pisahkan kabel tembaga (Cat6/Cat6a) dari kabel serat untuk mencegah tekanan fisik dan gangguan. Kebanyakan pengelola memiliki penutup yang dapat dilepas sehingga Anda dapat membuat zona berbeda.
Manajer Kabel Vertikal (Saluran Jari)
Manajer vertikal dipasang di sisi rak untuk menangani pemasangan kabel massal yang berjalan dari atas ke bawah, menghubungkan ke switch, server, atau infrastruktur tulang punggung.
- Perutean Tulang Punggung: Gunakan pengelola vertikal untuk menggabungkan kabel dari beberapa pengelola horizontal. Rutekan kabel dari depan rak ke saluran belakang atau samping untuk menyambung ke peralatan aktif.
- Manajemen kendur: Simpan kelebihan panjang kabel di pengelola vertikal daripada menggulungnya di belakang peralatan. Studi menunjukkan bahwa manajemen kelonggaran yang tepat pada manajer vertikal mengurangi pembatasan aliran udara hingga 20% dibandingkan dengan bundel longgar.
- Pelabelan: SEBUAHlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.
Cara Memasang Cable Manager: Langkah demi Langkah
Pemasangan adalah proses mekanis yang mudah, namun presisi adalah kunci untuk memastikan integritas struktural rak dan umur panjang pemasangan. Apakah Anda bekerja dengan rak server 4-pos atau rak jaringan 2-pos, langkah-langkah berikut berlaku.
Langkah 1: Tentukan Lokasi Pemasangan
Untuk manajer horizontal, mereka biasanya dipasang di antara komponen aktif (misalnya, Switch di U1, Cable Manager di U2, Patch Panel di U3). Untuk pengelola vertikal, mereka dipasang di sisi rangka rak, sering kali berpasangan (kiri dan kanan).
Langkah 2: Siapkan Rel Rak
Identifikasi apakah rak Anda menggunakan lubang persegi (umumnya untuk rak server) atau lubang berulir (umumnya untuk rak telekomunikasi). Untuk lubang persegi, masukkan mur sangkar ke dalam ruang pemasangan yang telah ditentukan. Pastikan mur sangkar diorientasikan dengan klip pegas di bagian dalam rel untuk mencegah selip.
Langkah 3: Amankan Unit
SEBUAHlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— pengencangan yang berlebihan dapat melucuti benang atau membengkokkan sasis, terutama pada unit plastik dengan kepadatan tinggi.
| Jenis Perangkat Keras | Torsi yang Direkomendasikan (dalam lbs) |
|---|---|
| Sekrup M6 (Lubang Persegi) | 30 - 35 |
| 12-24 Sekrup (Berulir) | 25 - 30 |
| 10-32 Sekrup (Berulir) | 15 - 20 |
FAQ Tentang Cable Manager: Mengatasi Kekhawatiran Umum
Di bawah ini adalah pertanyaan yang paling sering diajukan mengenai manajemen kabel, dengan jawaban tepat berdasarkan praktik terbaik industri dan standar manufaktur.
1. Apa perbedaan antara "batang lacer" dan "saluran jari"?
SEBUAH lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, memberikan kontrol radius tikungan yang unggul dan memungkinkan pergerakan kabel individual tanpa mengganggu kabel yang berdekatan.
2. Berapa banyak ruang yang harus saya sisakan antara pengelola kabel dan peralatan aktif?
Idealnya, pasang pengelola kabel 1U yang berbatasan langsung (di atas atau di bawah) setiap panel patch atau sakelar. Untuk instalasi serat padat, manajer 2U sering kali lebih disukai. Mempertahankan jarak 1 inci (25mm) di depan pintu manajer memastikan aliran udara yang baik untuk sistem pendingin depan-ke-belakang.
3. Dapatkah saya menggunakan pengelola kabel plastik untuk serat kepadatan tinggi?
Ya, tetapi Anda harus memastikan plastik tersebut mempunyai tingkat ketahanan api (UL 94V-0). Pengelola plastik berkualitas tinggi, seperti yang diproduksi oleh Simante, dirancang untuk menangani serat berdensitas tinggi dengan tetap menjaga integritas struktural. Di fasilitas yang memerlukan sertifikasi seismik, pengelola vertikal logam direkomendasikan karena kekuatan tariknya yang lebih tinggi (biasanya kapasitas beban >500 lbs).
4. Apakah pengelola kabel tersedia dalam ukuran khusus?
SEBUAHbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 jalur produksi reguler dan kustomisasi dan 10 set mesin cetak injeksi otomatis , kami dapat menghasilkan manajer dengan kedalaman, warna tertentu (misalnya, hitam, putih, kode RAL khusus), dan bahan yang sesuai dengan kebutuhan estetika dan spasial pusat data Anda. Fasilitas kami mempertahankan hasil tahunan yang stabil lebih dari 9 juta unit , memastikan skalabilitas untuk penerapan skala besar.
Mengapa Kualitas Penting: Teknik dan Dukungan
Memilih Manajer Kabel berkualitas tinggi berdampak pada total biaya kepemilikan. Unit yang lebih rendah mungkin memiliki tepi tajam yang merusak jaket kabel atau plastik yang menjadi rapuh seiring waktu. Pendekatan Simante memastikan kualitas terjamin pada sumber desain melalui sistem penelitian dan pengembangan yang matang.
Dengan tim yang berdedikasi lebih dari 10 insinyur dan lebih dari 30 tenaga teknis penuh waktu , kami fokus pada perbaikan berkelanjutan. Pabrik kami menggunakan 10 set mesin cetak injeksi otomatis and 20 semi-automatic units untuk memastikan konsistensi dalam dimensi penting, seperti jarak antar jari (biasanya 1,2 inci untuk mengakomodasi jack RJ45 kepadatan tinggi).
Simante menyediakan solusi terintegrasi khusus bagi pelanggan untuk memastikannya memenuhi kebutuhan pelanggan. Apakah Anda memerlukan manajer horizontal 1U yang sederhana atau solusi vertikal khusus yang kompleks untuk pusat data skala besar, infrastruktur pabrik Cable Manager yang canggih mendukung proyek Anda mulai dari desain hingga pengiriman.
- Kapasitas Produksi: 9 juta unit setiap tahunnya untuk mendukung pengadaan skala besar.
- SEBUAHutomation: 8 mesin yang dipasang otomatis memastikan kualitas perakitan yang konsisten.
- Kustomisasi: Solusi pemasangan kabel jaringan lengkap yang mengintegrasikan desain, pengembangan, penjualan, dan layanan.
Dengan berinvestasi pada manajemen kabel rekayasa dari produsen yang andal, Anda memastikan bahwa infrastruktur jaringan Anda tetap dapat diskalakan, dapat diservis, dan efisien sepanjang siklus hidupnya.
