Penginstal berdiri di panel patch 24-port yang baru dengan penguji genggam di satu tangan dan kamera PoE yang terus offline di tangan lainnya. Tautan melewati kontinuitas, namun pekerjaan masih gagal di saklar. Kesenjangan itulah yang menyebabkan penguji kabel tembaga harus dipilih berdasarkan pertanyaan yang dijawabnya, bukan berdasarkan jumlah LED pada casingnya. Pager kontinuitas dapat membuktikan bahwa tembaga terhubung. Penguji wiremap dapat menunjukkan pin mana yang bersilangan. Fungsi reflektometer domain panjang dan waktu dapat menunjuk ke kabel yang hancur atau keran jembatan. Penguji kualifikasi atau sertifikasi dapat menunjukkan apakah tautan memiliki ruang kinerja yang cukup untuk aplikasi. Keputusan pembelian yang tepat dimulai dengan kegagalan yang ingin Anda temukan, standar yang harus Anda dokumentasikan, dan volume tautan yang dihentikan tim Anda setiap minggunya.
Apa yang Harus Dibuktikan oleh Penguji Kabel Tembaga Sebelum Anda Menerima Tautan
Penguji kabel tembaga bukan merupakan satu kategori produk. Ini adalah kumpulan instrumen dengan pekerjaan yang sangat berbeda. Pada tingkat rendah, penguji kontinuitas dasar menjawab pertanyaan sempit: apakah ada jalur konduktif dari satu ujung kabel ke ujung lainnya? Hal ini berguna untuk pemeriksaan cepat pada kabel patch, saluran speaker, atau sirkuit alarm yang dicurigai. Tidak cukup hanya data link yang harus mendukung Gigabit Ethernet, PoE, atau serah terima garansi.
Penguji peta kabel menambahkan verifikasi pin demi pin. Ini dapat menangkap pasangan bersilangan, pasangan terpisah, hubungan pendek antar konduktor, atau koneksi yang hilang pada satu pin. Untuk memindahkan, menambah, dan mengubah, generator nada dan probe sering kali dipasangkan dengan wiremap sehingga teknisi dapat menemukan kabel yang tidak berlabel di rak yang penuh sesak. Kombinasi tersebut praktis untuk pekerjaan pemeliharaan, namun tetap tidak mengukur panjang atau kinerja frekuensi tinggi.
Penguji panjang dan lokasi kesalahan menggunakan reflektometri domain waktu atau metode pulsa serupa untuk memperkirakan jarak ke pemutusan putus, pendek, atau buruk. Di sinilah penguji kabel tembaga menjadi alat pemecahan masalah, bukan kotak yang bisa digunakan atau tidak bisa digunakan. Jika sambungan gagal dan kabel menghilang ke dalam celah langit-langit, perbedaan antara patahan 12 meter dan patahan 42 meter dapat menentukan apakah tim membuka satu dinding atau seluruh koridor.
Penguji kualifikasi dan penguji sertifikasi berada di atasnya. Kualifikasi sering kali digunakan untuk memeriksa apakah tautan yang ada dapat mendukung kecepatan Ethernet atau kelas PoE. Lembaga sertifikasi melakukan tindakan terhadap standar perkabelan dan menghasilkan laporan yang dapat diserahkan kepada klien, konsultan, atau program jaminan. Tabel di bawah menunjukkan bagaimana keputusan berubah berdasarkan kelas penguji.
| Kelas penguji | Pertanyaan yang dijawabnya | Penggunaan yang umum | Batas penting |
|---|---|---|---|
| Penguji kontinuitas dasar | Apakah ada jalur konduktif? | Pemeriksaan cepat pada kabel patch yang dicurigai dan kabel berkecepatan rendah | Tidak membuktikan pinout, panjang, atau performa data |
| Wiremap dan penguji nada | Apakah urutan konduktor sudah benar? | Memindahkan, menambah, mengubah, dan lokasi kabel di rak | Durasi dan wawasan kinerja yang terbatas |
| Penguji panjang dan TDR | Dimana kesalahannya dan seberapa jauh jaraknya? | Menemukan lokasi jeda, arus pendek, dan terminasi yang buruk di dinding | Membutuhkan kecepatan propagasi dan pengaturan yang benar |
| Penguji kualifikasi | Apakah tautan ini akan mendukung aplikasi Ethernet atau PoE tertentu? | Tautan pra-pemeriksaan sebelum sakelar dipasang | Bukan pengganti sertifikasi formal |
| Penguji sertifikasi | Apakah tautan tersebut memenuhi standar pemasangan kabel? | Serah terima, garansi, dan penerimaan pihak ketiga | Biaya lebih tinggi dan disiplin kalibrasi yang lebih ketat |
Bagi seorang kontraktor, jawaban praktisnya seringkali berupa perangkat dua tingkat. Wiremap dan penguji nada yang ringkas menangani panggilan layanan harian, sementara unit kualifikasi atau sertifikasi dipesan untuk penerimaan proyek. Untuk distributor atau grosir, logika yang sama berlaku untuk pemilihan stok: bawalah kelas penguji yang sesuai dengan proyek yang sebenarnya dijalankan pelanggan Anda, bukan hanya spesifikasi tertinggi pada lembar data.
Empat Lapisan Uji: Kontinuitas, Wiremap, Panjang, dan Kinerja
Pengujian tembaga menjadi lebih mudah untuk direncanakan ketika dibagi menjadi empat lapisan. Lapisan pertama adalah kontinuitas. Ini adalah pemeriksaan yang paling sederhana dan paling mudah untuk salah membaca. Suatu link dapat mempunyai kontinuitas pada setiap penghantar namun tetap gagal karena pasangannya terpecah, terminasinya tidak terpilin terlalu jauh, atau kabelnya salah kategori. Kontinuitas adalah titik awal, bukan hasil penerimaan.
Lapisan kedua adalah wiremap. Penguji kabel tembaga yang baik harus menunjukkan pemetaan pin-ke-pin dengan jelas, termasuk kontinuitas pelindung pada tautan terlindung. Wiremap menangkap pasangan terbalik, pasangan silang, pasangan terpisah, dan terbuka atau pendek. Dalam lingkungan panel patch, hasil wiremap juga merupakan cara cepat untuk mengonfirmasi bahwa label port, label outlet, dan port panel patch semuanya merujuk ke tautan fisik yang sama. Kedengarannya mendasar, namun kesalahan pelabelan adalah sumber umum callback.
Lapisan ketiga adalah panjang dan lokasi patahan. Panjangnya penting karena dua alasan. Pertama, link yang melebihi batas panjang saluran mungkin masih melewati wiremap dasar tetapi gagal kinerjanya pada frekuensi yang lebih tinggi. Kedua, pembacaan jarak jauh membantu teknisi menemukan bagian yang rusak tanpa menebak-nebak. Penguji yang menunjukkan jarak ke kesalahan, bersama dengan perpustakaan kabel yang tersimpan untuk nilai kecepatan propagasi yang berbeda, lebih berguna daripada penguji yang hanya menampilkan kode kesalahan umum.
Lapisan keempat adalah kinerja. Ini mencakup kerugian penyisipan, kerugian pengembalian, crosstalk hampir akhir, dan parameter lain yang penting untuk tautan Cat5e, Cat6, Cat6A, dan Cat7. Ini juga mencakup perilaku PoE. Tautan dapat melewati wiremap dan masih memanas, menjatuhkan voltase, atau gagal dalam negosiasi saat perangkat bertenaga listrik tersambung. Penguji kabel tembaga dengan pengujian resistansi dan beban PoE dapat mengungkap masalah yang mungkin terlewatkan oleh unit wiremap sederhana.
- Kontinuitas: mengonfirmasi jalur konduktif, tetapi tidak mengonfirmasi geometri atau kinerja pasangan.
- Peta kawat: mengkonfirmasi urutan pin dan kontinuitas pelindung, dan menangkap pasangan terpisah.
- Panjang dan TDR: menemukan lokasi jeda, short, dan terminasi buruk berdasarkan jarak.
- Performa dan PoE: memeriksa apakah tautan tersebut dapat mendukung aplikasi yang dimaksud.
Dalam proyek pemasangan kabel terstruktur, lapisan-lapisan ini harus diterapkan secara berurutan. Jangan sertifikasi tautan sebelum peta kabel bersih. Jangan mengejar kegagalan kinerja sebelum memeriksa terminasi dan kabel patch. Penguji paling berharga ketika memperpendek urutan tersebut, bukan ketika menghasilkan satu hasil hijau yang menyembunyikan alasan kegagalan.
Dimana Penguji Tembaga Cocok dalam Proyek Pemasangan Kabel Terstruktur
Cara praktis untuk merencanakan pekerjaan penerimaan adalah dengan melihat ke mana perhatian biasanya tertuju pada sambungan tembaga. Bagan di bawah ini merupakan ilustrasi tampilan perencanaan, bukan patokan dari lokasi tertentu. Hal ini dimaksudkan untuk membantu tim proyek memutuskan fungsi pengujian mana yang memerlukan waktu paling lama dan mana yang dapat ditangani dengan instrumen yang lebih sederhana.
Bagi kontraktor, bagan ini berguna karena memisahkan pekerjaan uji dan pekerjaan serah terima. Tautan secara teknis dapat diterima dan masih menimbulkan perselisihan jika label port, catatan pengujian, dan jadwal panel patch tidak cocok. Penguji kabel tembaga yang menyimpan hasil dan mengekspornya dalam format bersih mengurangi gesekan tersebut. Ini juga memudahkan untuk membandingkan tautan yang gagal dengan tautan referensi yang dikenal bagus di lantai yang sama.
Untuk tim fasilitas, grafik yang sama menunjukkan pola pembelian yang berbeda. Tim mungkin tidak memerlukan unit sertifikasi penuh untuk setiap gerakan, penambahan, dan perubahan. Sebuah wiremap kompak dan penguji panjang ditambah satu set kecil kabel patch referensi dapat menangani sebagian besar pemeriksaan harian. Unit sertifikasi dapat dicadangkan untuk konstruksi baru, peningkatan besar, atau kasus di mana klien memerlukan laporan formal. Pemisahan ini melindungi anggaran modal dan menjaga agar penguji yang lebih sederhana tetap tersedia untuk respons yang cepat.
Untuk distributor atau grosir, bagan dapat memandu bauran produk. Pelanggan yang memasang jack keystone, panel patch, dan pelat muka memerlukan penguji yang sesuai dengan kategori yang mereka jual. Pelanggan yang terutama bekerja dengan tautan Cat6 dan Cat6A akan peduli dengan peta kabel, kontinuitas pelindung, panjang, dan pemeriksaan PoE. Pelanggan yang bekerja pada kabel kontrol suara atau kecepatan rendah mungkin lebih peduli dengan nada dan kontinuitas. Hanya menyediakan satu kelas penguji akan meninggalkan celah di salah satu ujung pasar.
Menghubungkan Perangkat Keras Mempengaruhi Apa yang Dilihat Penguji
Penguji kabel tembaga mengukur tautan yang ada, bukan tautan yang ditentukan. Perbedaan itu penting karena perangkat keras penghubung adalah bagian dari jalur listrik. Soket keystone Cat6 yang diakhiri dengan terlalu banyak pelepasan, panel patch dengan sambungan belakang yang longgar, atau kabel patch dengan konektor yang rusak semuanya dapat menghasilkan kegagalan yang terlihat seperti masalah kabel. Sebelum mengganti rangkaian kabel, periksa titik terminasi dan kabel patch.
Jack keystone adalah titik lemah umum dalam terminasi lapangan. Dongkrak mungkin diberi peringkat Cat6 atau Cat6A, namun kinerjanya bergantung pada manajemen pasangan, tempat duduk konduktor, dan pelepas regangan. Penguji dengan tampilan wiremap yang jelas dan pembacaan panjang dapat membantu memisahkan terminasi yang buruk dari putusnya kabel. Jika panjangnya sudah benar dan wiremapnya bersih tetapi hasil kinerjanya kecil, pemeriksaan selanjutnya biasanya adalah jack dan kabel patch, bukan kabel curah.

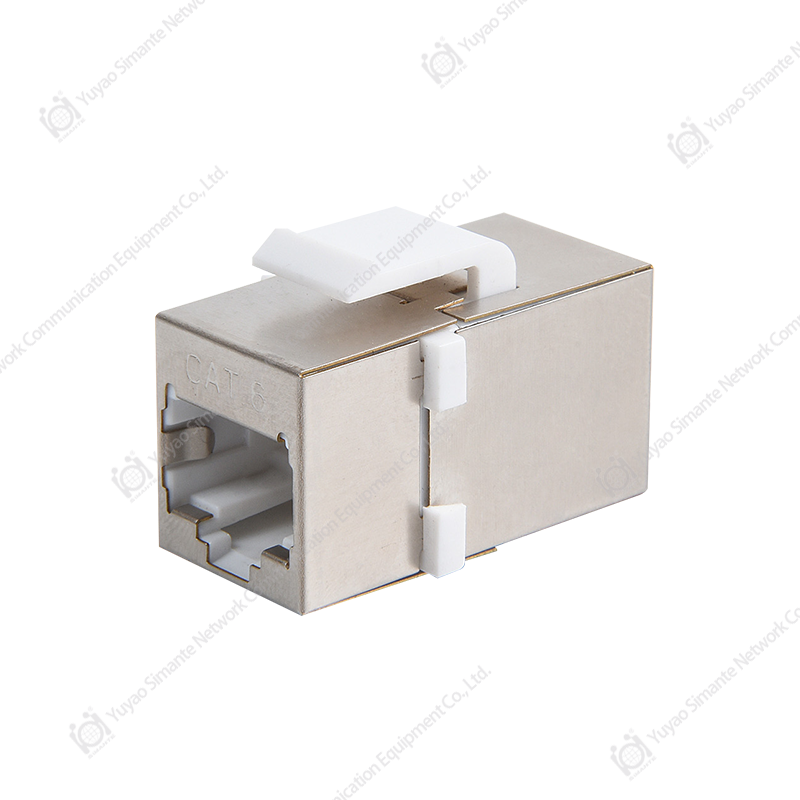

Jack Keystone CAT6 dalam Varian Terlindung, UTP, dan Tanpa Alat Bandingkan jack CAT6 berpelindung, UTP, tanpa alat, dan bersudut dengan terminasi IDC 110 atau Krone jika hasil lapangan menunjukkan terminasi, bukan kabel massal. Lihat Produk → Panel tambalan menciptakan efek serupa di ujung tautan yang lain. Panel berdensitas tinggi dapat terlihat rapi dari depan dan masih memiliki terminasi belakang yang buruk pada satu port. Saat penguji melaporkan kegagalan pada satu port, bandingkan dengan port tetangga di panel yang sama. Jika port tetangga dilewati dengan kabel patch yang sama dan pengaturan pengujian yang sama, kesalahan lebih mungkin terjadi pada terminasi panel atau kabel horizontal dibandingkan pada penguji.
Pelat muka dan kotak pemasangan di permukaan merupakan bagian mekanis, namun keduanya juga memengaruhi sambungan. Pelat muka yang memberikan tekanan pada dongkrak, atau kotak permukaan yang membengkokkan kabel melebihi radius tekukannya, dapat menimbulkan masalah return loss yang hanya muncul setelah penutup dipasang. Uji tautan dengan perakitan akhir jika proyek mengizinkannya. Penguji kabel tembaga yang digunakan sebelum penutup dipasang mungkin akan melewatkan masalah yang muncul setelah kabel dimasukkan ke dalam kotak.
Bagi pembeli yang mencari sumber penguji dan perangkat keras penghubung, ada baiknya jika bekerja sama dengan produsen yang memahami keseluruhan sistem tembaga. Pemasok yang dapat menjelaskan terminasi jack, pengkabelan panel patch, dan batas pengujian lebih berguna daripada pemasok yang hanya mengutip harga per buah. Hal ini terutama berlaku bagi pedagang grosir yang membuat kit untuk kontraktor, karena kit tersebut harus mencakup penguji, kabel patch, dongkrak, dan panel yang kompatibel di lapangan.
PoE, Kabel Terlindung, dan Kesalahan yang Tidak Muncul di Wiremap
Power over Ethernet membuat pengujian tembaga menjadi lebih penting, bukan berkurang. Tautan yang membawa data dengan sempurna pada daya rendah mungkin gagal ketika perangkat bertenaga listrik mengambil arus. Gejalanya bisa jadi tidak kentara: kamera melakukan boot ulang di malam hari, titik akses tidak aktif, atau telepon PoE berfungsi pada satu port tetapi tidak pada port lainnya. Penguji peta kabel dasar mungkin menunjukkan kedelapan konduktor benar dan masih belum mengetahui penyebabnya.
Salah satu masalah umum adalah ketidakseimbangan resistensi. Jika salah satu konduktor berpasangan memiliki resistansi yang lebih tinggi dibandingkan pasangannya, sambungan tersebut mungkin lolos pemeriksaan kontinuitas sederhana namun menghasilkan pemanasan berlebihan atau penurunan tegangan pada beban PoE. Penguji dengan pengukuran resistansi dan pengujian beban PoE dapat mengungkapkan kondisi tersebut. Masalah lainnya adalah sambungan crimp atau perpindahan insulasi yang buruk sehingga mengubah resistansi saat kabel memanas. Kesalahan ini sulit ditemukan dengan pengujian statis, sehingga pengujian yang menerapkan beban atau mencatat nilai resistansi akan lebih informatif.
Kabel terlindung menambahkan lapisan lain. Pada link F/UTP atau S/FTP, shield bukanlah konduktor data, namun tetap memerlukan kontinuitas dan pengikatan yang tepat. Jika kabel pembuangan terbuka di salah satu ujungnya, sambungan tersebut mungkin melewati wiremap dan masih berperilaku buruk di lingkungan yang bising secara listrik. Penguji yang memeriksa kontinuitas pelindung dan dapat mengidentifikasi jalur pelindung berguna untuk lokasi industri, rumah sakit, dan penerapan nirkabel padat di mana interferensi elektromagnetik menjadi perhatian utama.
PoE juga mengubah pertanyaan penerimaan. Tim mungkin perlu memastikan tidak hanya bahwa tautan tersebut memenuhi kategori perkabelan, tetapi juga bahwa saluran tersebut dapat menyalurkan kelas daya yang diperlukan sepanjang panjang pemasangan. Itu bukan alasan untuk melewatkan sertifikasi. Ini adalah alasan untuk menambahkan pemeriksaan PoE ke prosedur penerimaan dan mencatat hasilnya dengan ID tautan. Jika perangkat kemudian gagal, catatan menunjukkan apakah tautan telah diuji saat dimuat dan apa yang dilaporkan penguji.
Bagi seorang kontraktor, aturan praktisnya sederhana: jangan gunakan penguji kontinuitas sebagai satu-satunya alat pada proyek PoE. Gunakan penguji kabel tembaga yang dapat menunjukkan peta kabel, panjang, resistansi, dan perilaku PoE, dan simpan tautan referensi yang dikenal baik untuk perbandingan. Tautan referensi tersebut seringkali lebih berguna daripada daftar spesifikasi yang panjang karena memberikan dasar dasar bagi teknisi dalam kondisi yang sama.
Prosedur Uji Lapangan yang Mengurangi Panggilan Balik
Seorang penguji hanya akan sebaik prosedur di sekitarnya. Urutan berikut adalah rutinitas lapangan praktis untuk sambungan tembaga. Ini bukan pengganti spesifikasi proyek, namun membantu tim menghasilkan hasil yang konsisten dan menghindari kunjungan berulang.
- Konfirmasikan identitas tautan sebelum pengujian. Cocokkan label outlet, port panel patch, dan denah lantai. Pengujian yang benar pada port yang salah tetap menghasilkan hasil yang salah.
- Periksa penghentiannya. Periksa pelepasan lilitan pasangan, dudukan konduktor, pelepas regangan, dan radius tekukan pada dongkrak, panel, dan pelat muka.
- Uji dengan kabel patch terakhir jika memungkinkan. Kabel referensi yang dikenal baik membantu memisahkan kegagalan tautan dari kegagalan kabel.
- Jalankan wiremap dan lindungi kontinuitas terlebih dahulu. Selesaikan pasangan terbuka, pendek, berpasangan silang, dan berpasangan terpisah sebelum beralih ke tes kinerja.
- Periksa panjang dan jarak kesalahan. Bandingkan pembacaan dengan panjang desain dan pengaturan perpustakaan kabel.
- Jalankan tes kinerja yang diperlukan untuk kategori dan aplikasi. Simpan hasilnya dengan ID tautan dan pengaturan penguji.
- Tambahkan pemeriksaan PoE saat tautan akan memberi daya pada perangkat. Catat hasilnya dan catat kelas perangkat atau kondisi beban.
- Tes ulang setelah perbaikan apa pun. Jangan mengedit hasil yang gagal menjadi pass; buat rekor baru biar jelas sejarahnya.

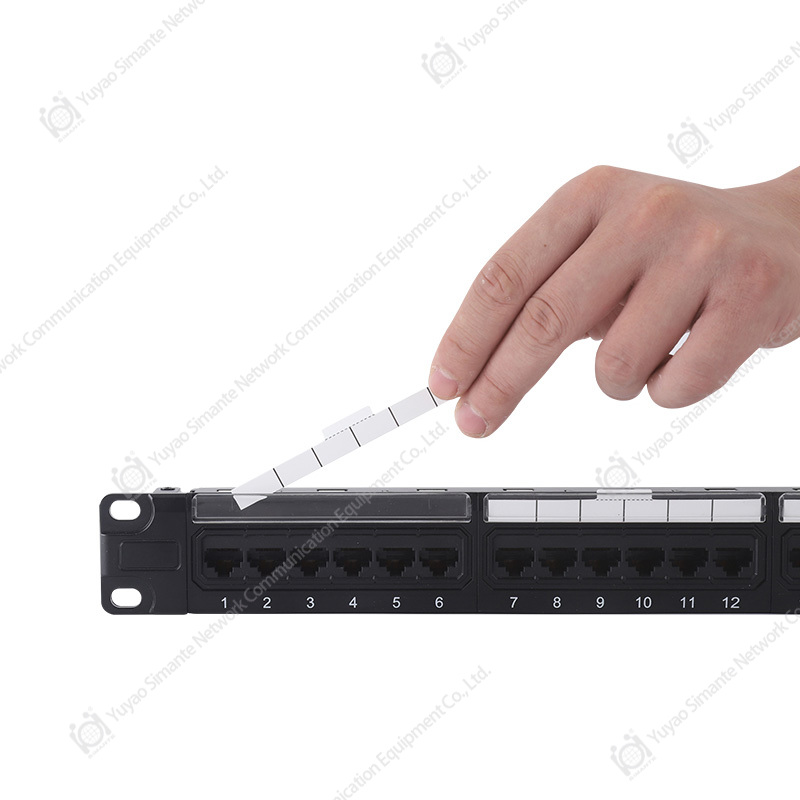

Panel Patch CAT6 untuk Kabel Terstruktur yang Dipasang di Rak Tinjau UTP 0,5U hingga 2U dan panel CAT6 berpelindung dengan terminasi IDC 110/Krone saat mencocokkan perangkat keras kabel dan menguji pengaturan di seluruh proyek. Lihat Produk → Prosedur ini juga membantu ketika sebuah proyek menggunakan campuran perangkat keras Cat6 dan Cat6A. Pengaturan penguji, kabel referensi, dan batas tautan harus sesuai dengan kategori yang diuji. Tautan Cat6A yang diuji dengan adaptor Cat6 atau kabel referensi Cat5e mungkin menghasilkan hasil yang secara teknis valid untuk pengaturan yang salah. Simpan label adaptor dan kabel referensi, dan periksa jika hasilnya terlihat tidak sesuai dengan bagian lantai lainnya.
Bagi seorang manajer proyek, keluaran yang paling berharga bukanlah hasil kelulusan tunggal. Ini adalah sekumpulan catatan yang menunjukkan apa yang diuji, dengan pengaturan apa, oleh siapa, dan kapan. Penguji kabel tembaga dengan fungsi penyimpanan dan ekspor memungkinkan hal tersebut. Jika penguji tidak memiliki penyimpanan, tim harus tetap menyimpan log manual dengan ID tautan, jenis tes, hasil, dan catatan remediasi. Log inilah yang melindungi kontraktor ketika suatu link dipertanyakan nantinya.
Daftar Periksa Pengadaan untuk Distributor dan Kontraktor
Membeli penguji kabel tembaga adalah keputusan pengadaan dan teknis. Harga terendah per unit dapat menyesatkan jika penguji tidak memiliki adaptor, dukungan firmware, atau jalur kalibrasi yang diperlukan untuk proyek yang sedang dikerjakan. Daftar periksa berikut membantu kontraktor atau distributor membandingkan penawaran mengenai poin-poin yang mempengaruhi penggunaan lapangan.
- Fungsi tes: konfirmasi wiremap, panjang, nada, TDR, PoE, dan kemampuan kinerja terhadap campuran proyek sebenarnya.
- Dukungan kategori: periksa dukungan yang dinyatakan untuk tautan Cat5e, Cat6, Cat6A, dan Cat7, termasuk varian berpelindung.
- Kisaran konektor dan adaptor: verifikasi bahwa penguji menerima colokan dan adaptor yang digunakan di wilayah tersebut dan pada proyek.
- Kalibrasi dan layanan: tanyakan tentang interval kalibrasi, penyelesaian layanan, dan pembaruan firmware.
- Manajemen hasil: memeriksa penyimpanan, format ekspor, pelabelan tautan, dan perangkat lunak pelaporan.
- Daya tahan lapangan: meninjau masa pakai baterai, perlindungan casing, keterbacaan layar, dan suhu pengoperasian.
- Pelatihan dan dokumentasi: meminta panduan memulai cepat dan materi pelatihan untuk teknisi baru.
- Dukungan pemasok: pastikan bahwa produsen atau pedagang grosir dapat menyediakan adaptor pengganti dan kabel referensi.

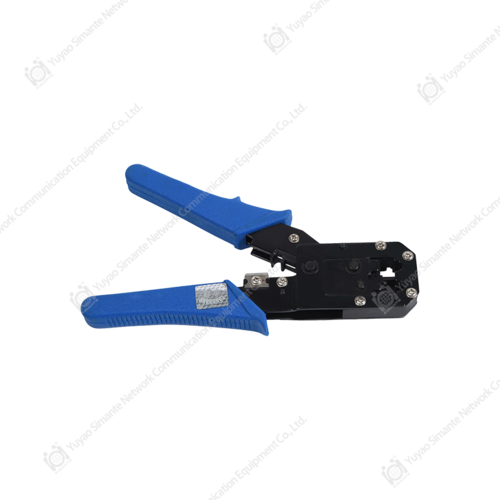

Alat Crimp dan Terminasi untuk Instalasi Kabel Jaringan Tinjau alat crimp dan terminasi untuk konektor modular 8P, 90 derajat, dan 180 derajat saat membuat kit pengkabelan sesuai kebutuhan penguji dan konektor. Lihat Produk → Untuk distributor, tester harus dievaluasi sebagai bagian dari kit pengkabelan. Kit ini mungkin mencakup penguji kabel tembaga, kabel patch referensi, probe nada, alat crimp, dan pilihan jack keystone dan pelat muka. Kontraktor yang membeli tester saja mungkin akan kembali lagi nanti untuk membeli aksesorinya, namun kit yang sesuai dengan gabungan proyek lokal akan lebih mudah dijual dan didukung. Logika yang sama berlaku untuk pedagang grosir yang melayani beberapa pemasang: bauran produk harus mencerminkan kategori dan penghubung yang bergerak bersama.
Saat membandingkan produsen atau pemasok, mintalah pernyataan yang jelas tentang apa yang dilakukan dan tidak diukur oleh penguji. Pemasok yang baik akan menjelaskan perbedaan antara kontinuitas, kualifikasi, dan sertifikasi alih-alih memperlakukan keduanya sebagai sinonim. Dukungan semacam itu mengurangi keuntungan dan membangun kepercayaan di antara kontraktor yang membutuhkan alat yang dapat mereka andalkan di seluruh proyek. Hal ini juga membantu pembeli menghindari membayar lebih untuk fungsi-fungsi yang tidak akan pernah digunakan atau membeli terlalu rendah untuk proyek yang memerlukan laporan formal.
Kesalahan Umum Saat Membeli atau Menggunakan Tester Kabel Tembaga
Kebanyakan masalah penguji bukan disebabkan oleh instrumen yang rusak. Hal ini disebabkan oleh ketidakcocokan antara penguji dan pekerjaan, atau dari pengaturan pengujian yang tidak dikontrol. Tabel di bawah mencantumkan kesalahan umum dan koreksi praktisnya.
| Kesalahan | Apa yang terjadi | Koreksi praktis |
|---|---|---|
| Menggunakan penguji kontinuitas untuk penerimaan data | Tautan melewati kontinuitas tetapi gagal dalam wiremap atau kinerja | Gunakan penguji yang melaporkan peta kabel, panjang, dan pemeriksaan kinerja yang diperlukan |
| Menguji dengan kabel patch yang tidak diketahui | Tautan yang baik ditandai buruk, atau kabel yang buruk masih berfungsi | Simpan kabel referensi yang diberi label dan uji kabel tersebut secara terpisah |
| Mengabaikan kontinuitas perisai | Tautan terlindung meneruskan data tetapi berkinerja buruk di area yang bising | Periksa kontinuitas dan ikatan pelindung sebagai bagian dari pengujian peta kabel |
| Melewatkan pemeriksaan beban PoE | Perangkat melakukan boot ulang atau mati daya meskipun pengujian data berhasil | Tambahkan resistansi dan pemeriksaan PoE kapan tautan akan memberi daya pada peralatan |
| Tidak menyimpan hasil | Perselisihan serah terima dan tidak ada riwayat kesalahan di kemudian hari | Simpan ID tautan, jenis pengujian, pengaturan, dan hasil pada saat pengujian |
Kesalahan umum lainnya adalah berasumsi bahwa penguji kategori yang lebih tinggi secara otomatis memecahkan masalah kategori yang lebih rendah. Penguji sertifikasi sangat berharga, tetapi tidak akan memperbaiki jack yang terputus karena pelepasan yang berlebihan atau panel tambalan dengan sambungan yang longgar. Penguji mengidentifikasi gejalanya; teknisi masih harus memperbaiki pengerjaannya. Itulah sebabnya pelatihan dan prosedur penerimaan yang jelas sama pentingnya dengan spesifikasi instrumen.
Bagi pembeli, mengabaikan biaya kepemilikan juga merupakan suatu kesalahan. Kalibrasi, adaptor, kabel referensi, perbaikan, dan pelatihan semuanya memengaruhi biaya riil penguji selama masa pakainya. Unit berbiaya lebih rendah yang tidak dapat dikalibrasi atau didukung mungkin memerlukan biaya lebih besar pada waktu henti dibandingkan unit berbiaya lebih tinggi dengan jalur layanan yang jelas. Perbandingan yang tepat mencakup kit lengkap dan dukungan di baliknya.
FAQ: Pertanyaan Penguji Kabel Tembaga
Apa perbedaan antara penguji kabel tembaga dan pemberi sertifikasi?
Penguji kabel tembaga adalah istilah yang luas. Ini bisa berarti pemeriksa kontinuitas sederhana, penguji peta kabel, kit nada dan probe, atau unit kualifikasi. Pemberi sertifikat adalah kelas penguji khusus yang melakukan pengukuran terhadap standar perkabelan tertentu dan menghasilkan laporan formal. Jika proyek memerlukan penyerahan garansi atau penerimaan pihak ketiga, lembaga sertifikasi biasanya merupakan alat yang tepat. Jika pekerjaannya adalah mencari kesalahan atau pemeriksaan servis cepat, penguji yang lebih sederhana mungkin sudah cukup.
Bisakah penguji kabel tembaga menemukan celah di balik dinding?
Ya, jika memiliki fungsi reflektometri domain panjang atau waktu. Penguji mengirimkan pulsa ke kabel dan memperkirakan jarak ke gangguan berdasarkan pantulan. Pembacaannya tergantung pada kecepatan pengaturan propagasi dan jenis kabel, sehingga teknisi harus memilih entri perpustakaan kabel yang benar. Pembacaan jarak merupakan perkiraan, bukan gambar sinar-X, namun seringkali cukup untuk menentukan bagian dinding atau langit-langit mana yang akan dibuka.
Apakah saya memerlukan penguji untuk Cat6A dan tautan terlindung?
Anda memerlukan penguji yang cocok dengan tautan yang Anda terima. Tautan Cat6A memiliki persyaratan kinerja yang lebih ketat dibandingkan Cat5e atau Cat6, dan tautan berpelindung menambah kontinuitas pelindung dan pemeriksaan ikatan. Penguji peta kabel dasar dapat mengonfirmasi pesanan pin tetapi tidak akan memberi tahu Anda apakah tautan tersebut memiliki ruang kinerja yang cukup. Untuk penerimaan proyek, gunakan penguji yang diberi peringkat untuk kategori dan konfigurasi terlindung. Untuk pekerjaan servis, wiremap dan penguji panjang mungkin masih berguna untuk lokasi kesalahan.
Mengapa tautan lolos wiremap tetapi gagal PoE?
Wiremap memeriksa urutan dan kontinuitas konduktor, tetapi tidak sepenuhnya menjelaskan perilaku resistansi, pemanasan, atau beban. Sebuah tautan dapat memiliki urutan pin yang benar dan masih memiliki sambungan resistansi tinggi, pasangan yang tidak seimbang, atau konduktor rusak yang berperilaku berbeda di bawah arus. Penguji dengan pengukuran resistansi dan pengujian beban PoE dapat mengungkap kondisi tersebut. Jika perangkat bertenaga listrik tidak stabil, uji tautan yang sedang dimuat dan bandingkan dengan port yang dikenal baik.
Seberapa sering penguji kabel tembaga harus dikalibrasi?
Intervalnya tergantung pada pabrikan, kelas penguji, dan persyaratan proyek. Penguji sertifikasi biasanya memiliki siklus kalibrasi yang ditentukan karena hasilnya dapat digunakan untuk penerimaan formal. Penguji kontinuitas dan wiremap sederhana mungkin memiliki proses pemeriksaan yang lebih lama atau sederhana. Tanyakan kepada pemasok mengenai interval yang disarankan dan simpan catatan kalibrasi pada penguji. Jika hasilnya tampak tidak konsisten di seluruh tautan yang dikenal baik, periksa kalibrasi dan kabel referensi sebelum menyalahkan kabel tersebut.
Apa yang harus ditanyakan kontraktor kepada pemasok sebelum membeli?
Tanyakan apa yang diukur oleh penguji, kategori dan tautan terlindung apa yang didukungnya, adaptor apa yang disertakan, bagaimana hasil disimpan, dan bagaimana kalibrasi dan servis ditangani. Pemasok yang baik akan menjelaskan perbedaan antara kontinuitas, kualifikasi, dan sertifikasi alih-alih memperlakukan keduanya sebagai fungsi yang sama. Untuk distributor atau grosir, tanyakan apakah adaptor pengganti, kabel referensi, dan materi pelatihan tersedia. Detail tersebut lebih penting daripada spesifikasi judul tunggal.
Sumber Daya Terkait
Bagi pembeli yang ingin membandingkan fungsi penguji dengan sistem tembaga lainnya, sumber daya situs di bawah ini memberikan konteks yang berguna. Panduan ini ditulis untuk kontraktor, distributor, dan tim proyek yang membutuhkan informasi praktis daripada daftar katalog.
- Pelajari tentang latar belakang produsen dan kemampuan produksi di balik lini produk tembaga dan serat.
- Baca ikhtisar produk kabel terstruktur untuk sistem tembaga dan serat.
Penguji kabel tembaga paling berguna jika merupakan bagian dari kit pemasangan kabel yang lengkap: jack yang tepat, panel patch, kabel patch, pelat muka, dan peralatan, didukung oleh pemasok yang memahami cara kerja keduanya. Itulah hubungan praktis antara hasil tes dan instalasi yang andal.
